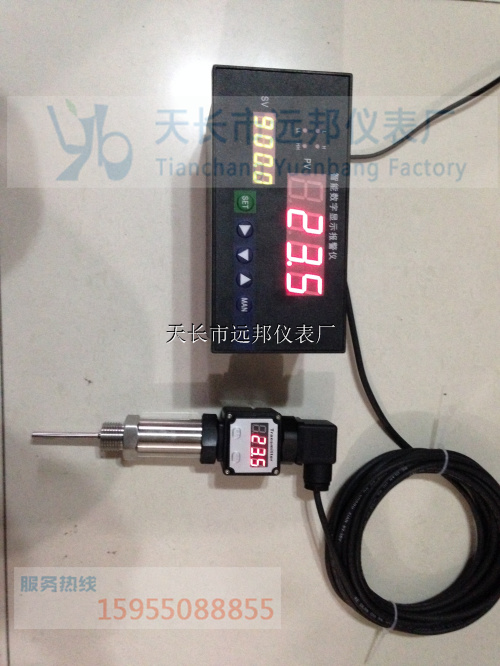

一,一體化溫度變送器概述：

SBWR,SBWZ系列熱電偶,熱電阻溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元,與工業熱電偶,熱電阻配套使用,它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶,熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA,0-10mA的輸出信號.
該溫度變送器可直接安裝在熱電偶,熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金,石油,化工,電力,輕工,紡織,食品,國防以及科研等工業部門。
二,一體化溫度變送器主要特點：
采用硅橡膠或環氧樹脂密封結構,因此耐震,耐濕,適合在惡劣的現場環境安裝使用。
現場安裝在熱電偶,熱電阻的接線盒內使用,直接輸出4-20mA,0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用,又提高了信號遠距離傳輸過程中的抗干擾能力；
熱電偶變送器具有冷端,溫漂,非線形自動補償。
精度高,功耗低,使用環境溫度范圍寬,工作穩定可靠；
適用范圍廣,既可以與熱電偶,熱電阻形成一體化現場安裝結構,也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號,分度號,量程進行遠程信息管理,組態,變量監測,校準和維護功能；
智能型溫度變送器可按用戶實際需要調整變送器的顯示方向,并顯示變送器所測的介質溫度,傳感器值的變化,輸出電流和百分比例；
超小型（模塊φ44×18 ）一體化,通用性強
測量精度高,長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝,適應于各種惡劣和危險場所使用。
一體化設計,結構簡單合理,可直接替換普通裝配式熱電偶,熱電阻。
機械保護 IP65 。

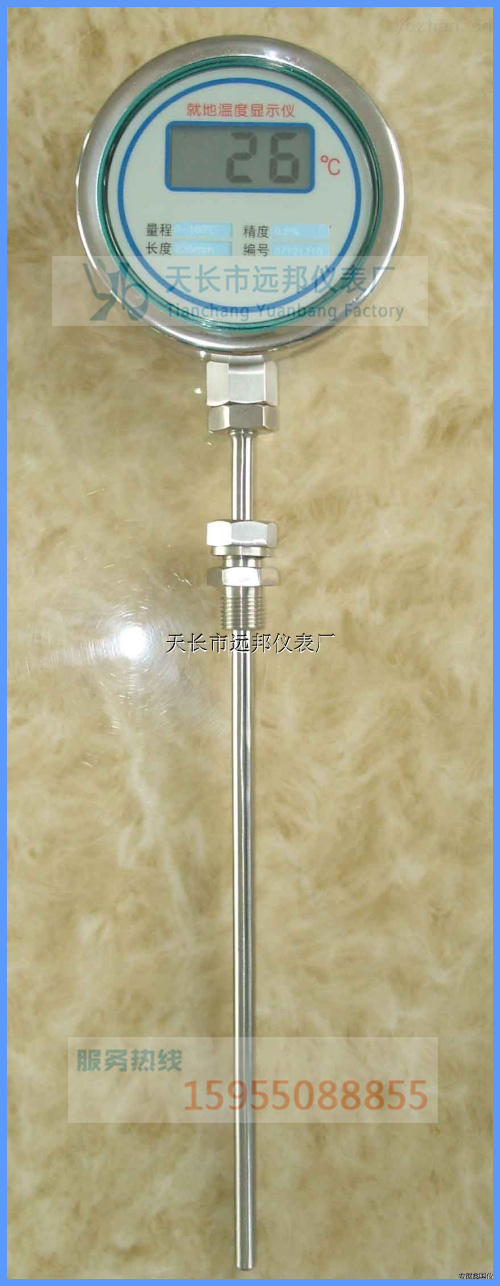

液晶,數碼管,指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時,變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 , dIIBT5 。
防護等級： IP54
三,一體化溫度變送器工作原理：　
熱電偶或熱電阻傳感器將被測溫度轉換成電信號,再將該信號送入變送器的輸入網絡,該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入 到運算放大器進行信號放大,放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種,均采用反饋方式。對熱電阻傳感器,用正反饋方式校正,對熱電偶傳感器,用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出,LED顯示的溫度變送器用三線制方式輸出。
四,一體化溫度變送器技術參數：　
1,輸入信號：熱電偶：K,E,J,B,S,T,N。熱電阻：Pt100,Cu50,
Cu100(三線制,四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2,輸出信號：在量程范圍內輸出4－20mA直流信號,與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離,隔離電壓500V,增加了抗共模干擾能力,更適合與計算機連網使用；
3,基本誤差：0.5%FS,0.2%FS,智能型0.2%FS；
4,接線方式：二線制,三線制,四線制；
5,顯示方式：四位LCD顯示現場溫度,智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度,傳感器值,輸出電流和百分比例中的任一種參數；
6,工作電壓：普通型號12V-35V,智能型12V-45V,額定工作電壓為24V
7,允許負載電阻：500Ω（24VDC供電）；較限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時,負載電阻可在0-600Ω范圍內選擇使用。
8,工作環境：a:環境溫度-25- 80℃（常規型）
-25- 70℃（數顯型）
-25- 75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50Hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；
9, 環境影響系數：δ≤0.05%/℃。
