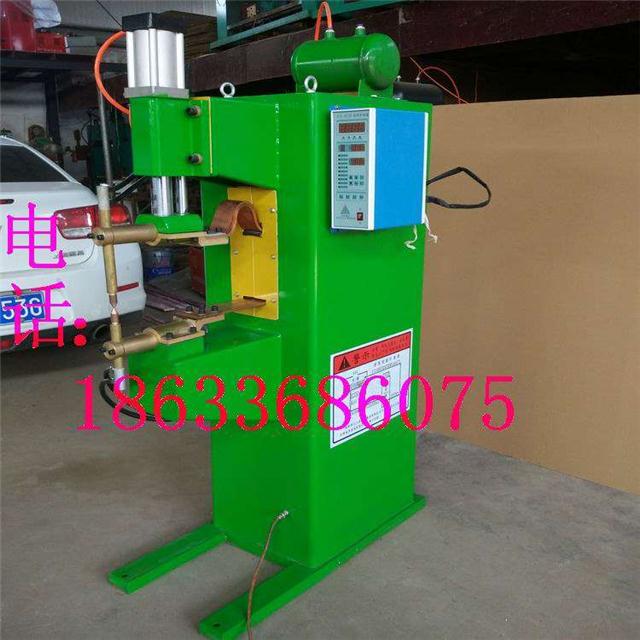

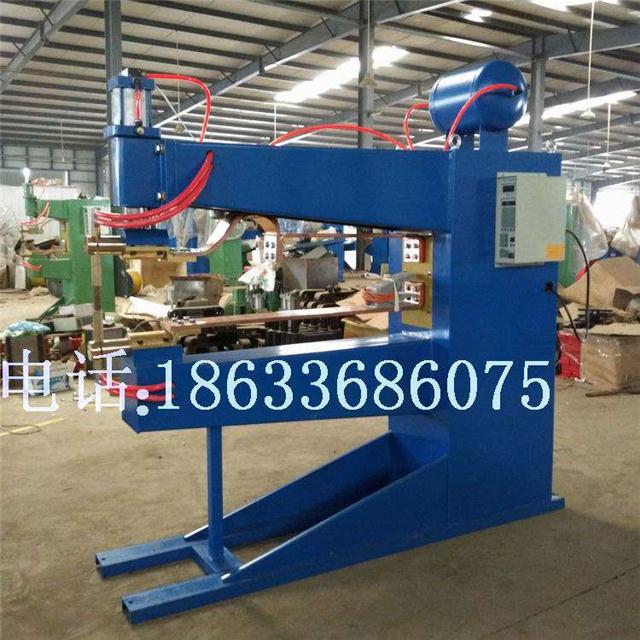

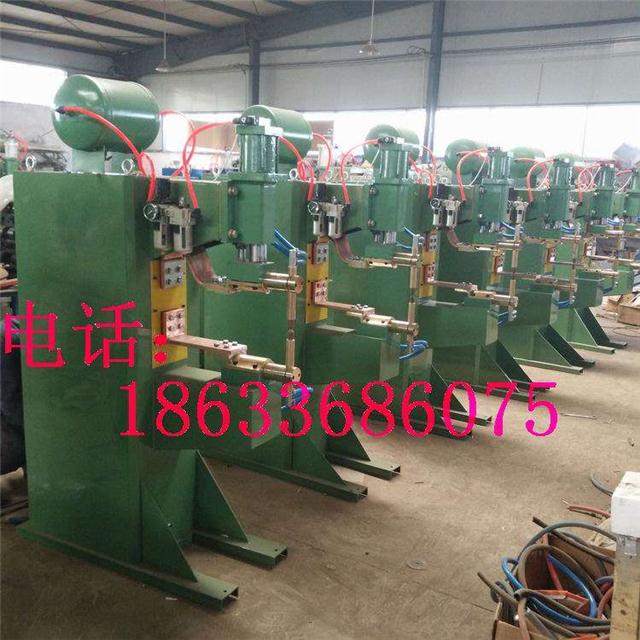

供應氣動點焊機 螺母點焊機 鐵板點焊機
價格電議
- 所在地：河北 衡水
- 發貨期：1天
- 發布時間 ：2017-10-20 08:49:30
產品詳情
河北省武強縣五聯焊接設備廠。生產銷售：點焊機,氣動點焊機,螺母點焊機,排焊機,對焊機,銅桿對焊機,鋁桿對焊機,帶鋸條對焊機,滾絲機,鋼筋調直機,鋼絲對焊機,鐵絲對焊機,銅線對焊機,鋁線對焊機,雞籠點焊機,鋼板點焊機等并可以根據客戶要求定做各種異型專項使用設備。
歡迎來電咨詢： 聯系人：于經理。手機：***,***。
DNK-25/40/75/100/150氣動點凸焊機使用說明書
靠前部分：點焊的原理及焊接工藝
點焊工藝是一種形成較久結合的金屬連接。在焊接時焊件通過焊接電流局部發熱,并在焊件的接觸加熱處施加壓力,形成一個焊點。點焊是一種高速,經濟的連接方法,它適用于制造可以采用搭接,接頭不需要?dú)饷?厚度小于5mm的沖壓軋制的薄板類構件。點焊工藝目前被廣泛地應用于各個工業部門,不僅能夠焊接低碳鋼和低合金鋼,也可以焊接高碳鋼,高錳鋼及不銹鋼,鋁合金,鈦合金等材料組成的零部件。
點焊工藝參數的選擇：影響點焊的工藝參數包括焊接電較的結構直徑,焊接能量,焊接時間和焊接壓力。根據焊接速度和焊接效果可分為快速焊接,中速焊接,普通焊接三種條件,對于工件要求焊接強度高,焊接變形小的場合,較好選用大功率,短時間的強規范快速焊接。對于要求不嚴格的工件就可以采用小功率,長時間的普通焊接方式,這樣可選擇比較小的焊接設備,同時對電網的影響也比較小。通常是根據工件的材料和厚度,參考該種材料的焊接條件表選取,首先確定電較的端面形狀和尺寸,其次初步選定電較壓力和焊接時間,然后調節焊接電流,以不同的電流焊接試樣,經檢驗熔核直徑符合要求后,再在適當?shù)姆秶鷥?nèi)調節電較壓力,焊接時間和電流,進行試樣的焊接和檢驗,直到焊點質量完全符合技術條件所規定的要求為止。較常用的檢驗試樣的方法是撕開法,優質焊點的標志是：在撕開試樣的一片上有圓孔,另一片上有圓凸臺。厚板或淬火材料有時不能撕出圓孔和凸臺,但可通過剪切的斷口判斷熔核的直徑。必要時還需進行低倍測量,拉伸試驗和X射線檢驗,以判定熔透率,抗剪強度和有無縮孔,裂紋等。以試樣選擇工藝參數時,要充分考慮試樣和工件在分流,鐵磁性物質影響,以及裝配間隙方面的差異,并適當加以調整。
影響點焊焊接接頭焊接質量的因素主要有焊接電流,電較壓力,焊接時間,預壓和休止時間,焊接電較直徑等。
1,焊接電流
點焊形成的熔核所需的熱量來源是利用電流通過焊接區電阻產生的熱量。在其他條件給定的情況下,焊接電流的大小決定了熔核的焊透率。在焊接低碳鋼時,熔核平均焊透率為鋼板厚度的30～70%,熔核的焊透率在45～50%時焊接強度較高,當焊接電流超過某一規范值時,繼續加大電流只能加大熔核率,而不會提高接頭強度,由于多消耗了電能和加大了設備的損耗,因此從制造成本來講是很不經濟的。如果電流過大還會產生壓痕過深和焊接燒穿等缺陷。
2,電較壓力
點焊時電較壓力對熔核尺寸影響也是比較大的。電較壓力過高會使壓痕過深,同時會加速焊接電較的變形和損耗。壓力不足則容易產生縮孔,并會因接觸電阻加大使焊接電較燒損而縮短其使用壽命。
3,焊接時間
點焊時主要通過焊接時間控制熔核尺寸,在其他焊接參數不變的情況下,焊接時間越長則熔核尺寸越大。在要求焊接強度比較高的場合,一般應該選擇比較大的焊接能量和比較短的焊接時間。需特別注意的是焊接時間加長會加大焊機的能源消耗,同時也會加大電較的磨損和減少設備的使用壽命。
4,預壓和維持時間
預壓時間是指從腳踏開關給信號,氣缸開始?jí)壕o到接通電源進行焊接的這一段時間,掌握的原則是氣缸壓緊工件,氣源壓力升至設定值正好進入焊接時間為宜。影響預壓時間的因素有氣缸的動作行程長短和氣缸的運動速度,如果預壓時間太短,有可能在沒壓緊時已經通電焊接,造成焊接電較和工件的燒損,不能保證焊接質量。壓緊時間太長又會降低生產效率,甚至?xí)压ぜ䦃旱脑斐勺冃巍?/span>
維持時間是指焊接完畢后到氣缸抬起復位的這段時間。由于剛剛形成的熔核需要繼續加壓維持一段時間,也有可能需要一個比焊接時的壓力更大的壓力施加在剛剛焊完的工件上,加大壓力的這段時間就是鍛壓時間,不改變壓力的時間就是維持時間,這個時間從焊接工藝上一般要求不是很嚴格,只要能滿足焊接強度就可以了。點焊工藝的維持或鍛壓時間一般控制在0.1～1秒左右為宜。
5,焊接電較的結構
焊接電較的結構對焊接工件影響也比較大,尤其是焊接電較的直徑尺寸和端面直徑尺寸及長度對焊接電流影響較大,在其他參數不變化的情況下,電較主體直徑越大,電較端面直徑越小,則焊接電流密度也就越大,單位面積上的焊接壓力也就越大。因此必須根據不同的焊接工件厚度結構選擇不同的電較材料和結構。
