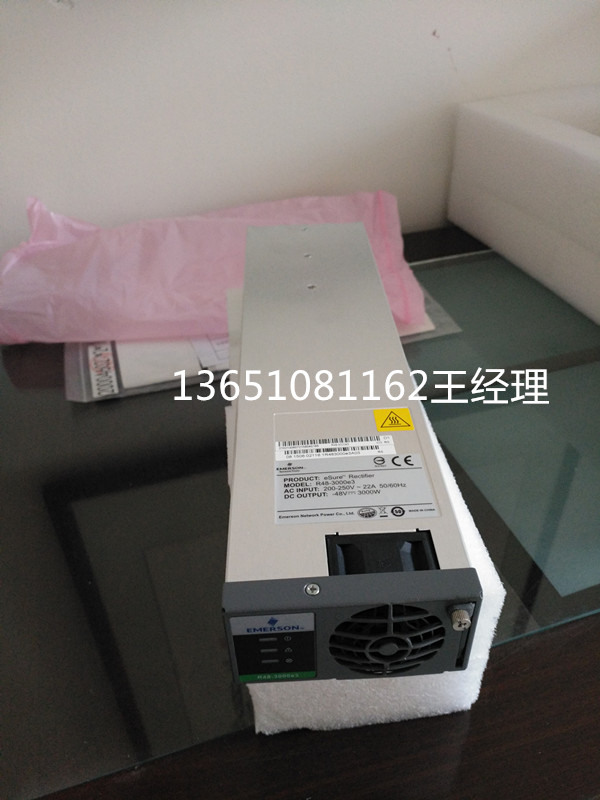

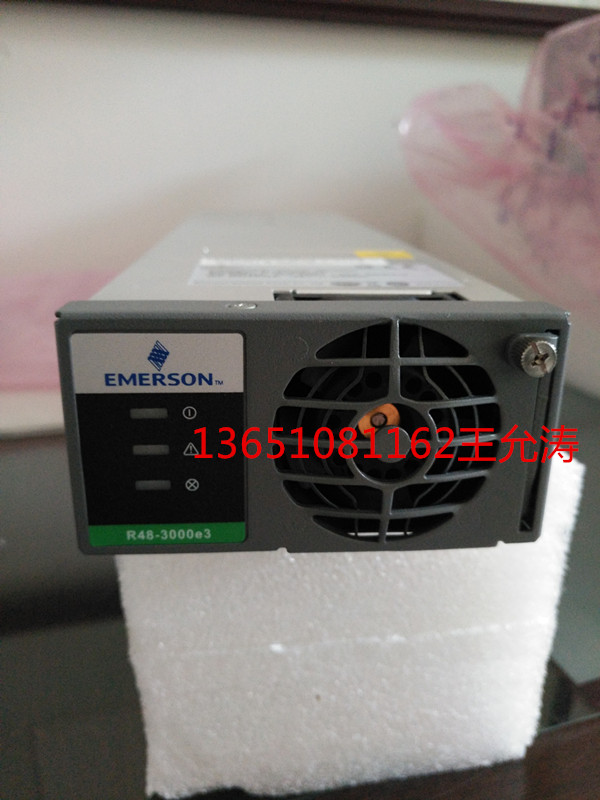

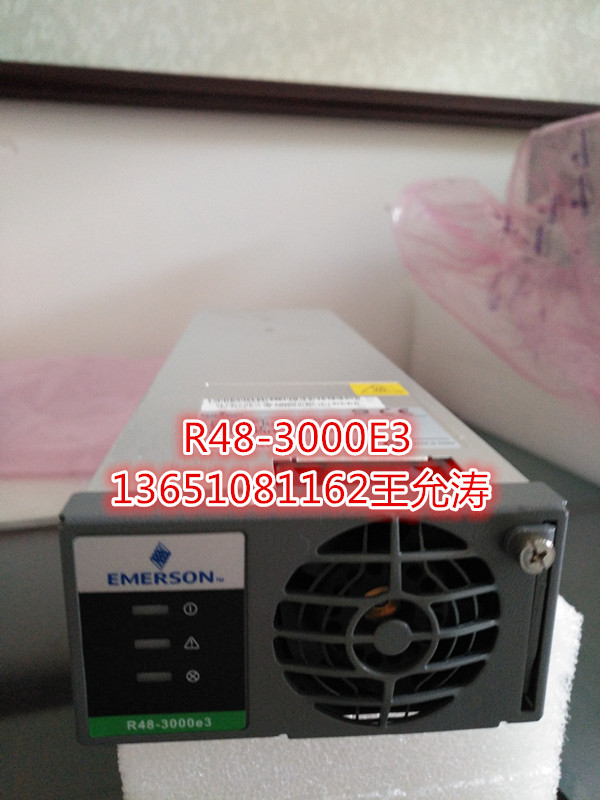

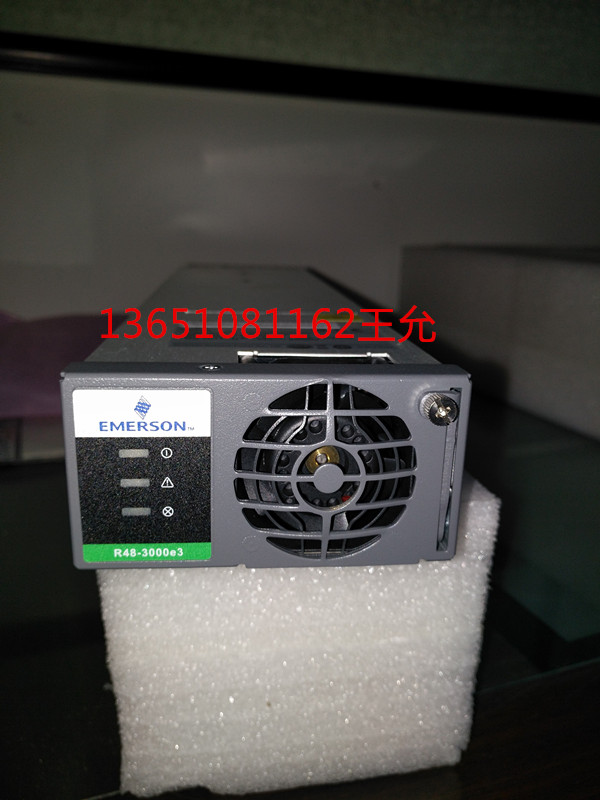

艾默生R48-3000E3功能和特點

1．艾默生R48-3000E3熱插拔

艾默生R48-3000E3整流模塊采用熱插拔技術。在一個帶電的電源系統中,插入整流模塊或拔出整流模塊不會產生火花,也不會損壞端子。更換整流模塊時間小于1分鐘,沖擊電流小于等于額定輸入穩態峰值電流的1.5倍。

當模塊插入系統時,不會引起系統輸出電壓的擾動。

2．艾默生R48-3000E3自主均流

整流模塊采用先進的數字化自主均流技術,均流不平衡度小于3％。

3．輸入限功率控制

整流模塊采用先進的限功率控制方法,其輸出功率根據輸入電壓和輸出電壓的變化而變化。當輸入電壓在176Vac～290Vac時（回差小于3V）,整流模塊可輸出較大功率（2900W）；當輸入電壓在85Vac～176Vac時,模塊正常工作,但是將進入限功率模式

4．輸出特性

? 當輸出電壓在48V和58V之間時,較大輸出功率為2900W。

? 當輸出電壓低于48V時,輸出電流維持在60.高等。

? 當輸出電壓為58V時,較大輸出電流為50A。

? 當負載超過2900W時,整流模塊將限流輸出以便輸出恒定功率。

5．溫度限功率

45℃或以下環境溫度時,整流模塊可以滿功率輸出。

55℃環境溫度,整流模塊較大輸出功率為2320W（54V/43A）。

60℃環境溫度,模塊允許輸出功率為1450W。

65℃環境溫度,模塊輸出功率為0。

6．輸出限流點調節

整流模塊提供輸出限流功能。通過外部監控模塊,整流模塊的限流點能在0～60A之間調節。

當輸出電壓在42～58.5V之間時,限流點調節精度不大于±1.高等。輸出電壓在42V以下時,限流點調節精度不大于±3A。

7．輸出電壓調節

通過外部監控模塊,整流模塊的輸出電壓可在42～58.5V之間調節,調節精度為±0.1V。

8．風扇控制

當整流模塊輸入電壓在正常范圍內時,風扇的轉速隨整流模塊內部溫度的升高而提高。當內部溫度高于40℃時,風扇滿轉。交流輸入過高或過低時,風扇停轉。

9．輸入過/欠壓保護

當輸入電壓小于85Vac或者大于290Vac,顏色指示燈亮,整流模塊將停止工作。保護事件發生時整流模塊會上報監控模塊,由監控模塊進行告警處理。

10．輸出過壓保護

整流模塊有輸出過壓硬件保護和輸出過壓軟件保護,硬件過壓保護點為58.5V～60V之間,硬件過壓保護后需要人工干預才可以開機。軟件保護點可以通過監控模塊設置,設置范圍為56～59V,要求比輸出電壓高0.5V以上,出廠默認值為59V。

軟件過壓保護模式可以通過監控模塊選擇：

1）一次過壓鎖死模式

當整流模塊發生軟件過壓,整流模塊關機并保持,需要人工干預方可恢復。

2）二次過壓鎖死模式

整流模塊軟件保護后,關機5秒鐘內重新開機,如果在設定時間內（默認為5分鐘,可以通過監控模塊設置）發生第二次過壓,整流模塊則關機并保持,需要人工干預方可開機。如果整流模塊輸出電流小于高等時,整流模塊不關機。

人工干預方法：可以通過監控模塊復位整流模塊,也可以通過從電源系統上脫離整流模塊來復位。

11．過溫保護

在整流模塊的進風口被堵住,環境溫度過高或者風扇故障等原因?qū)е缕鋬?nèi)部溫度超過85℃時,其輸出功率降至額定值的50％。當整流模塊內部溫度達到90℃時,其面板的顏色指示燈亮,整流模塊將停止工作。

過溫保護發生時,整流模塊上報告警信號給監控模塊進行相應處理。當整流模塊內部的溫度恢復正常后（回差大于10℃）,整流模塊將自動恢復工作,過溫告警消失。

12．PFC過/欠壓

當內部母線電壓超過過/欠壓保護點時,整流模塊將停止工作,顏色指示燈亮。

13．通訊故障

整流模塊發生通訊故障后,面板的顏色指示燈閃爍。故障信息將上報監控模塊。為了保護蓄電池,當通訊故障發生后,整流模塊的輸出電壓變?yōu)?/span>53.5V（默認值,可通過監控模塊設置）。當通訊恢復正常后,整流模塊自動恢復正常工作。

14

艾默生R48-3000E3功能和特點

1．艾默生R48-3000E3熱插拔

艾默生R48-3000E3整流模塊采用熱插拔技術。在一個帶電的電源系統中,插入整流模塊或拔出整流模塊不會產生火花,也不會損壞端子。更換整流模塊時間小于1分鐘,沖擊電流小于等于額定輸入穩態峰值電流的1.5倍。

當模塊插入系統時,不會引起系統輸出電壓的擾動。

2．艾默生R48-3000E3自主均流

整流模塊采用先進的數字化自主均流技術,均流不平衡度小于3％。

3．輸入限功率控制

整流模塊采用先進的限功率控制方法,其輸出功率根據輸入電壓和輸出電壓的變化而變化。當輸入電壓在176Vac～290Vac時（回差小于3V）,整流模塊可輸出較大功率（2900W）；當輸入電壓在85Vac～176Vac時,模塊正常工作,但是將進入限功率模式

4．輸出特性

? 當輸出電壓在48V和58V之間時,較大輸出功率為2900W。

? 當輸出電壓低于48V時,輸出電流維持在60.高等。

? 當輸出電壓為58V時,較大輸出電流為50A。

? 當負載超過2900W時,整流模塊將限流輸出以便輸出恒定功率。

5．溫度限功率

45℃或以下環境溫度時,整流模塊可以滿功率輸出。

55℃環境溫度,整流模塊較大輸出功率為2320W（54V/43A）。

60℃環境溫度,模塊允許輸出功率為1450W。

65℃環境溫度,模塊輸出功率為0。

6．輸出限流點調節

整流模塊提供輸出限流功能。通過外部監控模塊,整流模塊的限流點能在0～60A之間調節。

當輸出電壓在42～58.5V之間時,限流點調節精度不大于±1.高等。輸出電壓在42V以下時,限流點調節精度不大于±3A。

7．輸出電壓調節

通過外部監控模塊,整流模塊的輸出電壓可在42～58.5V之間調節,調節精度為±0.1V。

8．風扇控制

當整流模塊輸入電壓在正常范圍內時,風扇的轉速隨整流模塊內部溫度的升高而提高。當內部溫度高于40℃時,風扇滿轉。交流輸入過高或過低時,風扇停轉。

9．輸入過/欠壓保護

當輸入電壓小于85Vac或者大于290Vac,顏色指示燈亮,整流模塊將停止工作。保護事件發生時整流模塊會上報監控模塊,由監控模塊進行告警處理。

10．輸出過壓保護

整流模塊有輸出過壓硬件保護和輸出過壓軟件保護,硬件過壓保護點為58.5V～60V之間,硬件過壓保護后需要人工干預才可以開機。軟件保護點可以通過監控模塊設置,設置范圍為56～59V,要求比輸出電壓高0.5V以上,出廠默認值為59V。

軟件過壓保護模式可以通過監控模塊選擇：

1）一次過壓鎖死模式

當整流模塊發生軟件過壓,整流模塊關機并保持,需要人工干預方可恢復。

2）二次過壓鎖死模式

整流模塊軟件保護后,關機5秒鐘內重新開機,如果在設定時間內（默認為5分鐘,可以通過監控模塊設置）發生第二次過壓,整流模塊則關機并保持,需要人工干預方可開機。如果整流模塊輸出電流小于高等時,整流模塊不關機。

人工干預方法：可以通過監控模塊復位整流模塊,也可以通過從電源系統上脫離整流模塊來復位。

11．過溫保護

在整流模塊的進風口被堵住,環境溫度過高或者風扇故障等原因?qū)е缕鋬?nèi)部溫度超過85℃時,其輸出功率降至額定值的50％。當整流模塊內部溫度達到90℃時,其面板的顏色指示燈亮,整流模塊將停止工作。

過溫保護發生時,整流模塊上報告警信號給監控模塊進行相應處理。當整流模塊內部的溫度恢復正常后（回差大于10℃）,整流模塊將自動恢復工作,過溫告警消失。

12．PFC過/欠壓

當內部母線電壓超過過/欠壓保護點時,整流模塊將停止工作,顏色指示燈亮。

13．通訊故障

整流模塊發生通訊故障后,面板的顏色指示燈閃爍。故障信息將上報監控模塊。為了保護蓄電池,當通訊故障發生后,整流模塊的輸出電壓變?yōu)?/span>53.5V（默認值,可通過監控模塊設置）。當通訊恢復正常后,整流模塊自動恢復正常工作。

14．風扇故障保護

風扇發生故障后,整流模塊將產生風扇故障告警,其面板上的紅色指示燈閃爍,整流模塊停止輸出。故障消除后,可自動恢復正常工作。

15．艾默生R48-3000E3輸出電流不平衡

當多個整流模塊在電源系統中并聯使用時,均流誤差大的模塊能自動識別,并點亮其面板上的顏色指示燈。

故障事件發生后,整流模塊上報告警信號給監控模塊進行相應處理。

16．艾默生R48-3000E3監控功能

艾默生R48-3000E3整流模塊內置有先進的數字信號處理器,它監測和控制整個模塊的運行,并通過CAN總線與監控模塊時實通訊。表5-10列出了整流模塊和監控模塊之間交換的命令和信息。

以上便是艾默生R48-3000E3的功能和特點。
