產品詳情
西安看門狗智能真空斷路器價格
西安看門狗智能真空斷路器價格
西安看門狗智能真空斷路器價格
斷路器結構特點

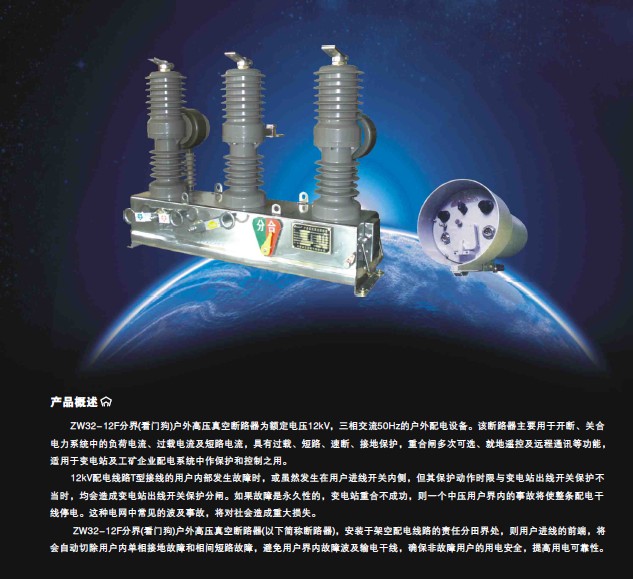

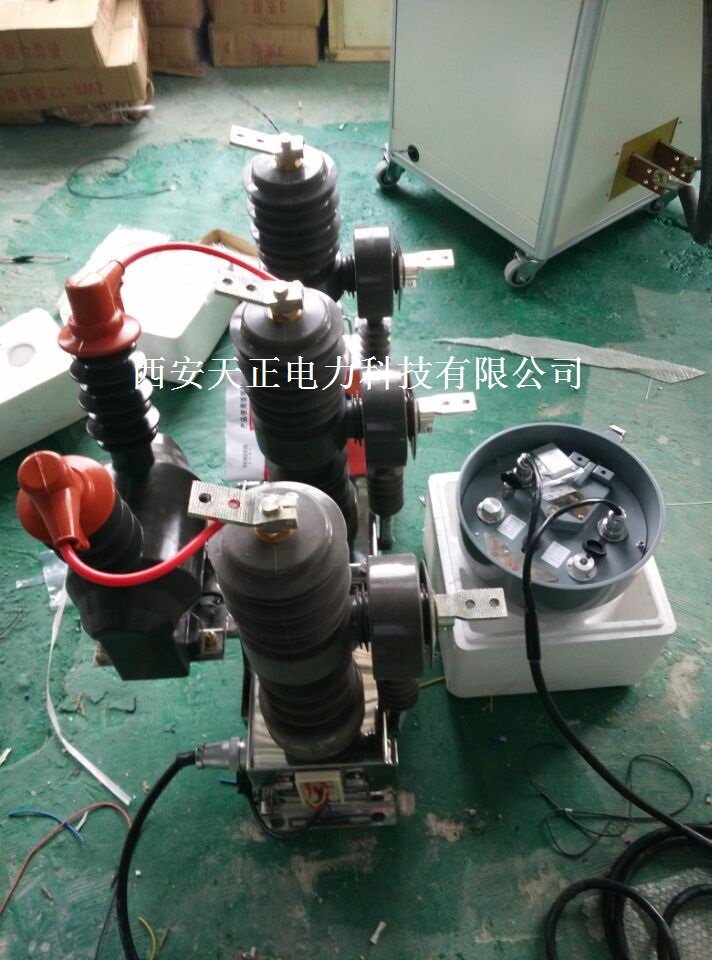

ZW32-12F看門狗真空斷路器采用三相支柱式結構,具有開斷性能穩定可靠,無燃燒和爆開危險,免維修,體積小,重量輕和使用壽命長等特點。采用全封閉結構,密封性能好,有助于提高防潮,防凝露性能,特別適用于嚴寒或潮濕地區使用。三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣,或采用戶內環氧樹脂外包農業生產體系硅橡膠固體絕緣；具有耐高低溫,耐紫外線,耐老化等特點。
看門狗智能真空斷路器操動機構采用小型化電動操動機構,儲能電機功率小,分合閘能耗低；機構傳動采用直動傳輸方式,零部件數量少,可靠性高。操動機構置于密封的機構箱內,解決了操動機構銹蝕的問題,提高了機構的可靠性。斷路器的分,合閘操作可采用手動或電動操作及遠方遙控操作�？膳c智能控制器配套實現配電自動化,也可以與重合控制器配合組成自動重合器,分段器。

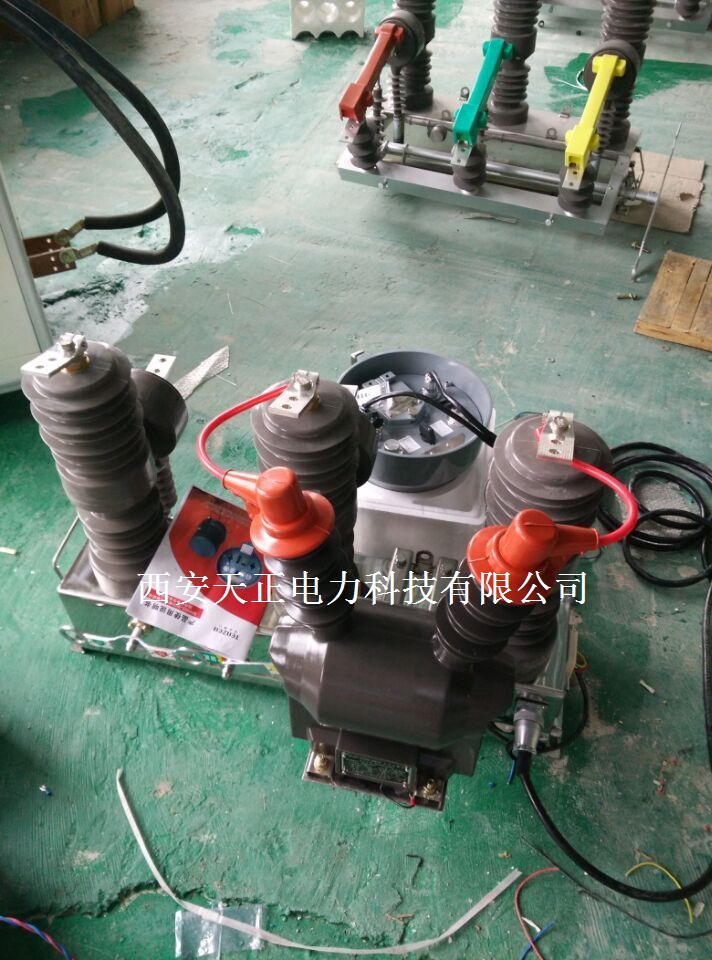

智能型真空斷路器可以裝設二相或三相電流互感器,供過電流或短路保護用,也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器�？赏鈳嗦�(lián)動的隔離開關,在隔離開關分閘狀態下有明顯可見斷口,并具備與斷路器本體之間的防誤聯鎖裝置。斷路器處在合閘位置時,隔離開關不能進行分,合閘操作；只有隔離刀完全合閘或完全分閘時才可操作斷路器。可連裝避雷器支柱絕緣子,維護方便。
3 分界斷路器的定值與變電站出線保護定值配合問題
3.1 對于中性點不接地或經消弧線圈接地系統
相間短路動作電流定值：動作時限應與變電站出線保護重合閘動作時間相配合,用戶側產生瞬時故障保護后的自動,快速斷開重合恢復供電。由于北京地區10 kV饋線保護重合閘一般整定為1 s,可選擇0.3～0.5 s。
單相接地動作電流定值：零序電流動作定值,根據架空線路截面和長度確定,應考慮躲過線路對地電容電流。由于在中性點不接地或經消弧線圈接地系統中,發生單相接地故障,變電站出線保護不跳閘,只發出接地信號,允許短時間接地運行。為了便于判斷故障,此時分界斷路器的動作時限,應考慮躲過瞬間接地時限,并在變電站發出接地信號之后再動作跳閘,可選擇6～8 s。
3.2 對于中性點經小電阻接地系統
相間短路動作電流定值：同上。
單相接地動作電流定值：中性點經小電阻接地系中,由于變電站10 kV架空出線一般配置兩段零序保護,一段120A,時限為0.2 s；二段20A,時限為1 s。因此,此時分
訂貨須知
9.1 訂貨時應說明產品型號,名稱,數量及額定值。
9.2 用戶須提出安裝方式,選擇相應緊固附件。
9.3 用戶須根據使用要求參照下表選擇相應所配的附件。
|
序號 |
附 件 |
功 能 |
|
1 |
延時器 |
避合閘涌流,過載延時（時間可設定）,故障速斷保護功能（倍數可調整） |
|
2 |
簡易控制器 |
具有三段保護功能,三次重合功能（重合次數可以根據需要設置）,就地遙控功能,小電流接地保護功能（可選擇） |
|
3 |
簡易分段控制器 |
與重合控制器配合即可消除瞬時性故障對線路的影響,又可隔離較久性故障,并且自帶電源 |
|
4 |
自動重合控制器 |
可消除瞬時故障對線路的影響,又可隔離較久性故障。便利的“四遙”通訊功能,可以實現有線,光纖,微波,載波,電臺等多種通訊功能,能應用于各種規模的配電自動化系統（可自帶電源或外接電源） □自帶電源（可選擇） □過流保護 □速斷保護 □小電流接地保護 □重合閘 □“四遙”通訊 □就地遙控 □順序配合 □合閘鎖定 □提高20條快,慢反時限A-T曲線 □監測網絡的電流,電壓,記錄開關動作次數 □檔案記憶20年不丟失 |
|
5 |
復合型自動控制器（電流-電壓復合控制） |
以電流為基準進行可靠的過流,速斷,重合等保護,可以實現單側加壓延時合閘,失壓自動分閘,雙側加壓不合閘等功能能自動恢復非故障的供電以及自動隔離故障段線路,尤其適用于環網運行模式。 |
十,隨機文件
10.1 產品合格證一份。
10.2 安裝使用說明書一份。
10.3 裝箱單一份。
