法蘭(Flange),又叫法蘭凸緣盤或突緣。法蘭是管子與管子之間相互連接的零件,用于管端之間的連接;也有用在設備進出口上的法蘭,用于兩個設備之間的連接,如減速機法蘭。法蘭連接或法蘭接頭,是指由法蘭,墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭,用在設備上系指設備的進出口法蘭。法蘭上有孔眼,螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接(絲扣連接)法蘭,焊接法蘭和卡夾法蘭。法蘭都是成對使用的,低壓管道可以使用絲接法蘭,四公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊,然后用螺栓緊固。不同壓力的法蘭厚度不同,它們使用的螺栓也不同。水泵和閥門,在和管道連接時,這些器材設備的局部,也制成相對應的法蘭形狀,也稱為法蘭連接。凡是在兩個平面周邊使用螺栓連接同時封閉的連接零件,一般都稱為"法蘭",如通風管道的連接,這一類零件可以稱為"法蘭類零件"。但是這種連接只是一個設備的局部,如法蘭和水泵的連接,就不好把水泵叫"法蘭類零件"。比較小型的如閥門等,可以叫"法蘭類零件"。

減速機法蘭,用于電機與減速機的連接,以及減速機與其它設備之間的連接。

分類方法

板式平焊鋼制管法蘭盤

1：按化工(HG)行業標準分:整體法蘭(IF),螺紋法蘭(Th),板式平焊法蘭(PL),帶頸對焊法蘭(WN),帶頸平焊法蘭(SO),承插焊法蘭(SW),對焊環松套法蘭(PJ/SE),平焊環松套法蘭(PJ/RJ),襯里法蘭蓋(BL(S)),法蘭蓋(BL)。

2：按石化(SH)行業標準分:螺紋法蘭(PT),對焊法蘭(WN),平焊法蘭(SO),承插焊法蘭(SW),松套法蘭(LJ),法蘭蓋(不表注)。

3：按機械(JB)行業標準分:整體法蘭,對焊法蘭,板式平焊法蘭,對焊環板式松套法蘭,平焊環板式松套法蘭,翻邊環板式松套法蘭,法蘭蓋。

4：按國家(GB)標準分:整體法蘭,螺紋法蘭,對焊法蘭,帶頸平焊法蘭,帶頸承插焊法蘭,對焊環帶頸松套法蘭,板式平焊法蘭,對焊環板式松套法蘭,平焊環板式松套法蘭,翻邊環板式松套法蘭,法蘭蓋。

材質

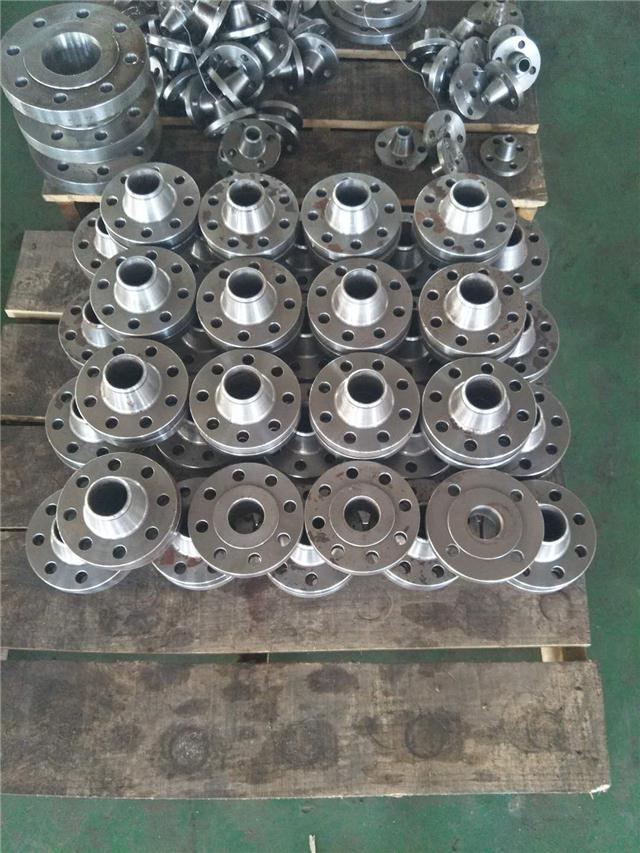

不銹鋼帶頸對焊鋼制管法蘭

WCB(碳鋼),LCB(低溫碳鋼),LC3(3.5%鎳鋼),WC5(1.25%鉻0.5%鉬鋼),WC9(2.25%鉻),C5(5%鉻0.5%鉬),C12(9%鉻1%鉬),CA6NM(4(12%鉻鋼),CA15(4)(12%鉻),CF8M(316不銹鋼),CF8C(347不銹鋼),CF8(304不銹鋼),CF3(304L不銹鋼),CF3M(316L不銹鋼),CN7M(合金鋼),M35-1(蒙乃爾),N7M(哈斯特鎳合金B(yǎng)),CW6M(哈斯塔鎳合金C),CY40(因科鎳合金)等。

連接方式法蘭連接就是把兩個管道,管件或器材,先各自固定在一個法蘭盤上,兩個法蘭盤之間,加上法蘭墊,用螺栓緊固在一起,完成了連接。有的管件和器材已經自帶法蘭盤,也是屬于法蘭連接。法蘭連接是管道施工的重要連接方式。 法蘭連接使用方便,能夠承受較大的壓力。 在工業管道中,法蘭連接的使用十分廣泛。在家庭內,管道直徑小,而且是低壓,看不見法蘭連接。如果在一個鍋爐房或者生產現場,到處都是法蘭連接的管道和器材。

1, 按照連接方式法蘭連接種類可分為:板式平焊法蘭,帶頸平焊法蘭,帶頸對焊法蘭,承插焊法蘭,螺紋法蘭,法蘭蓋,帶頸對焊環松套法蘭,平焊環松套法蘭,環槽面法蘭及法蘭蓋,大直徑平板法蘭,大直徑高頸法蘭,八字盲板,對焊環松套法蘭等。
