一,概述

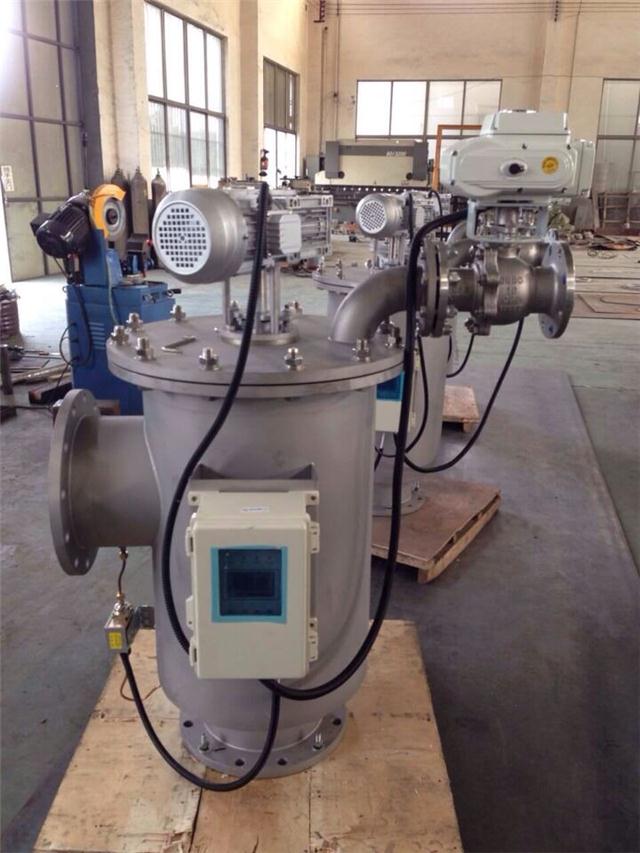

l 本控制器可配套電動刷式,吸式,轉向式,多芯式等自動清洗過濾器設備,充分根據實際的自動清洗過濾器設備的各種工況和控制流程,從而進行完整,的控制方式,具有節省成本,工作可靠等優點。

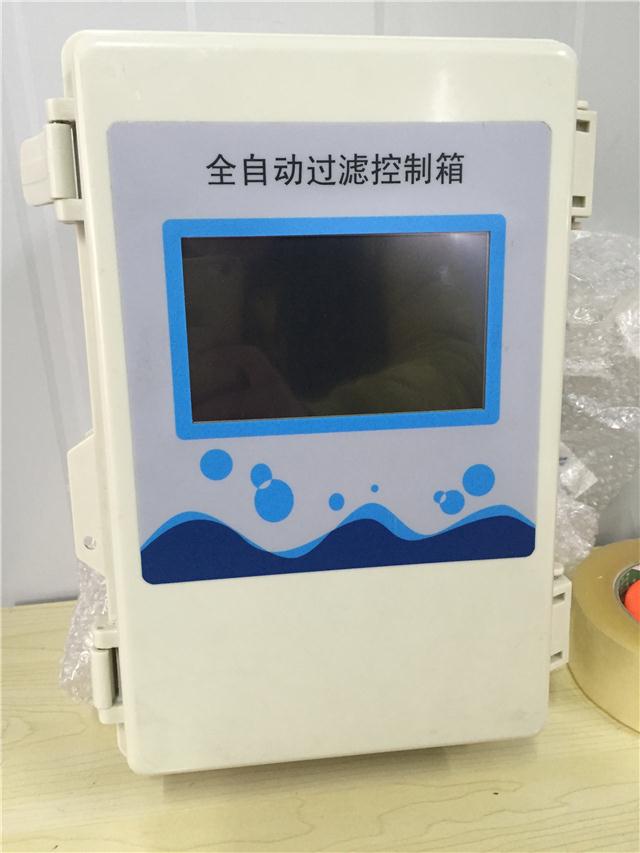

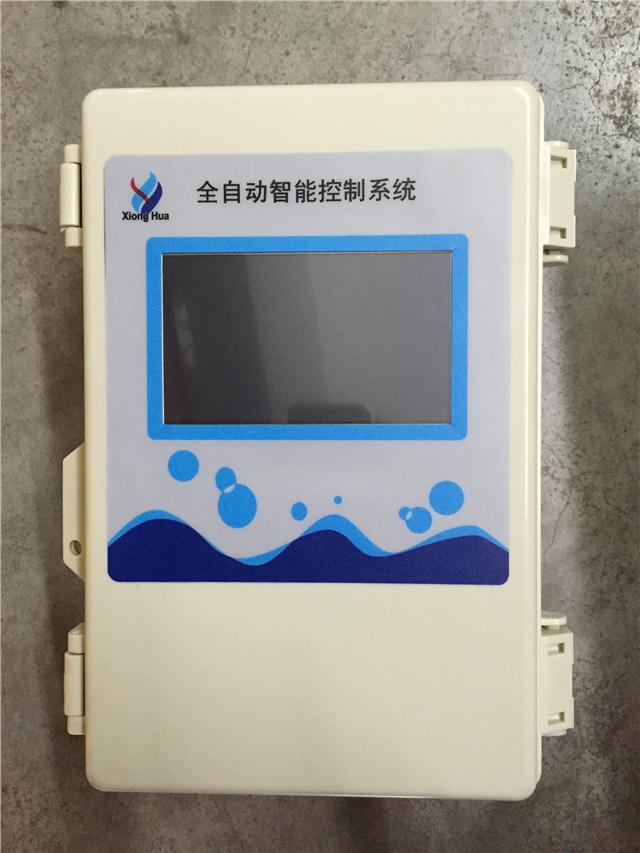

l 本控制器采用當前主流的高速CPU芯片配合中英文隨意切換的5寸全彩觸摸屏顯示,具有顯示直觀,操作簡易,可視化程度高等特點,具有多種保護和啟動緊急信號機制,具有壓力傳感功能并且工作方式支持時間,壓差啟動清洗,只需根據需要接入水質壓源設定控制的要求參數,即可工作。

二,控制流程

2.1刷式過濾器

1.過濾工作時：電機停止,排污閥關閉進入過濾工作時間。

2.啟動反洗模式：過濾的定時時間完后進入清洗,如在進行過濾工作過程中壓差開關檢測到持續壓差信號,經過設定的壓差延時時間后啟動清洗模式。

3.清洗工作時：電機正轉啟動,延時開排污閥,打開排污閥進入清洗時間,清洗時間到退出清洗進入過濾。

4.啟動緊急信號：①滿足壓差開關信號的壓差延時啟動緊急信號條件②進出水壓力達到上下限啟動緊急信號條件③進水壓力小于出水壓力。以上這三種條件任一滿足都會啟動緊急信號提示用戶。

三,輸入輸出及電源規格
