BLG系列手動布料機使用說明書

靠前章產品概述

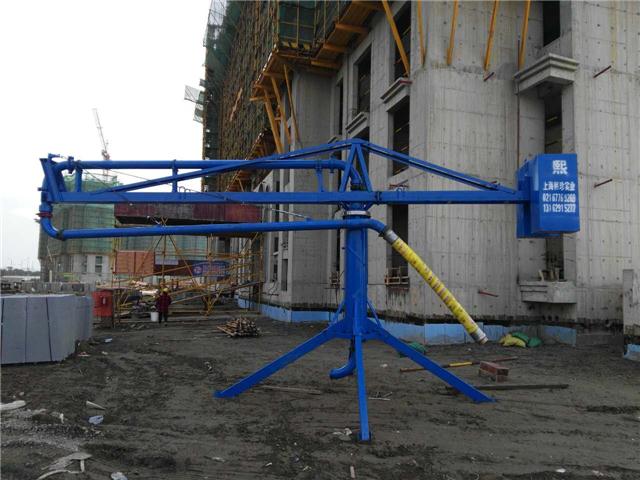

上海熙珍實業有限公司位于上海市松江區注冊資本3000萬元。公司成立于2001年公司多年來致力于混凝土布料機系列產品生產與研發。先進的生產設備精湛的制作工藝的銷售與售后服務團隊使我公司產品實現了及生產銷售售后服務一條龍化發展方向。BLG系列手動布料機是我公司主打產品之一該布料機采用全回轉臂架式布料結構,配用Φ133mm輸送管,整機手動操作。具有結構穩定可靠轉動輕便靈活,360°整體化正反向回轉,回轉半徑可任意調節,適當高度的塔身,只需輕松拉動繩索,即可任意改變布料方位,,具有,節能,經濟,實用等特點。該設備臂架采用二節臂架水平疊式,而且公道的平衡設計可同時將上部機構整體 360 度回轉。該設備按期潤滑時,只需將普通黃油與10 ＃機械油按 5 ：2 混合,滴涂在回轉支軸承與立管的回轉接觸面上即可。與混凝土輸送泵連接,擴大了混凝土泵送范圍。該設備自重輕,移動利便,可按不同的澆注地點,施工半徑,由塔機將該設備整體或分體移動到位,接通管道即可整體化布料。 BLG系列手動布料機廣泛應用于混凝土泵送技術的場合,適用于橋梁,公路,高層建筑,大壩等建筑中砼澆注的泵送輔助工作,可以有效地?cái)U(kuò)大一次施工的范圍,降低勞動強度,減少砼泵送中的布管輔助時間,進一步提高工作效率。有效的解決了墻體澆注布料的難度,對進一步節省勞動力,減輕勞動強度,起到了重要作用。

二,型號規格與技術參數

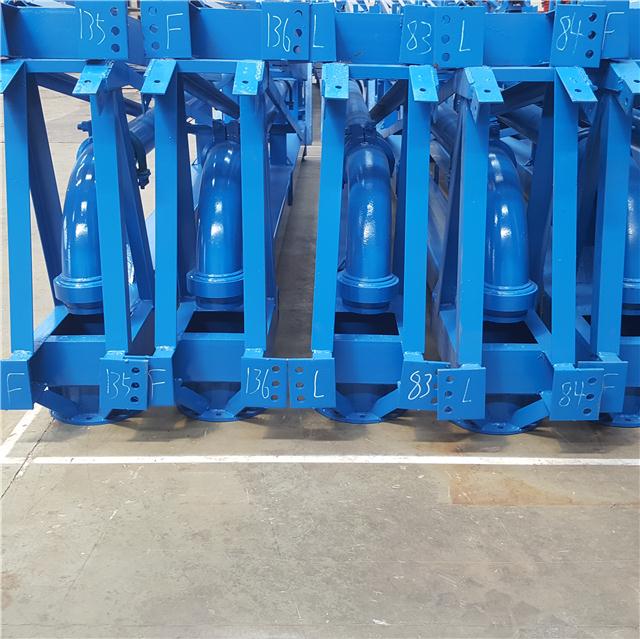

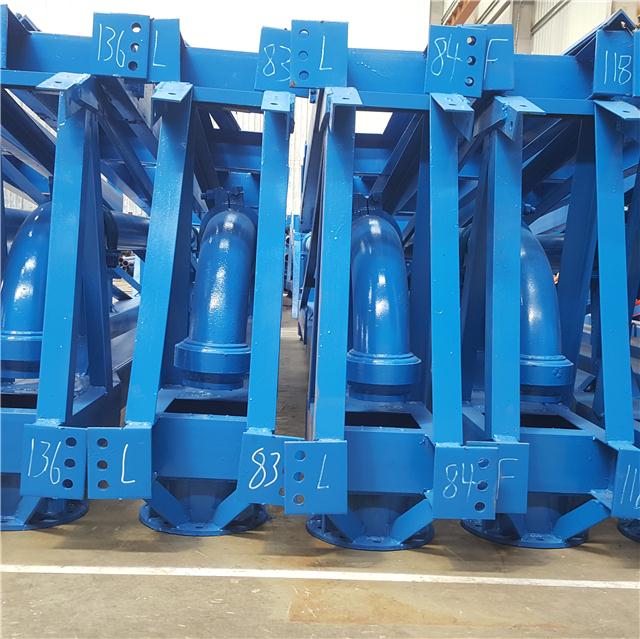

三：產品的基本構成

BLG系列手動布料機由主梁架,平衡架,支撐做,輸送管路構成。

1：主梁架有支撐角鋼,管支架,拉個,主梁等組成。

主梁架裝在回轉支承座上,通過回轉支撐可做360度旋轉,前兩主梁上部由管支架以固定和支撐布料桿輸送管路,后端裝有平衡架來實現配種平衡。

2：平衡架

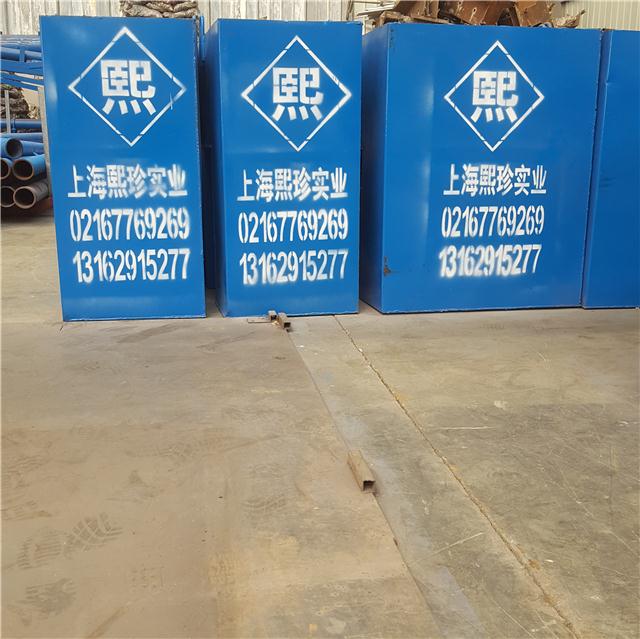

平衡架由平衡架和配重箱組成

平衡架上裝有配重箱。它安裝在主梁架后部法蘭盤處連接,用螺絲固定,保證其工作穩定性

。

4：輸送管路

輸送管路有固定立管,直管,活動彎管,手動管,管卡等組成。

輸送管路固定在主梁架上,后端90度彎管和混凝土輸送管路末端相連,另一端手動管通過活動彎管可做310度范圍內布料。

四：工作原理

布料桿進料彎管前端與混凝土泵配管端相連,構成完整的泵送施工的輸送管路,料斗中的混凝土在泵送工作壓力下,通過混凝土輸送管路和主梁架及手動管的回轉連續送到施工現場布料范圍內。

五：布料機的使用與安全注意事項

嚴格遵守使用規則,正確操作是防止事故發生,延長使用壽命的保證。

一布置前的準備

1, 檢查現場是否有足夠的作業空間,工作表面應平整堅實不得松軟塌陷。

2, 若工作面不平或者鋼筋平面,應用600*60*60MM木板墊平,墊實四方立架用鋼絲繩拉緊固定,不得傾斜。

3, 再向上垂直布料時,應用架子鋼管制作穩定布料機空間平衡架,用四根油絲繩拉緊將花籃螺絲保險銷插好,嚴防脫鉤,加以固定方可進行布料施工。（注：因工地情況不同,本廠不提供架子鋼管,油絲繩和拉緊裝置）

4, 在立架彎管處用架子鋼管,將彎管固定在四方立架中心處嚴防沖擊力過大造成事故。

5, 檢查各潤滑點是否注入鈉和鈣基質潤滑脂。

二：布置與使用

1,將手動管折回與主梁固定,再將500公斤配重裝入配重箱內,吊裝大梁時找好平衡方可安裝。

2,用掉裝機將布料機調到適宜工作面上,落到工作面前將伸縮支腿拉出處于較大位置將頂絲頂好。

3,平衡放下布料機并調整在一個水平面上,（用木板調整）不得傾斜。

4,在正常工作時配重箱內另加500-800公斤配重進行調整平衡。

5,將主梁架轉到回支撐座中間位置。

6,將混凝土泵配管末端與布料機下方90度彎管用管卡固定。

7,上料前泵打清水沖刷輸送管10分鐘后,混凝土可逐漸進入料斗送料,清水可慢慢減少到適量十分鐘左右可進入正常工作狀態。

8,在操作時,一人拉動手動管前端的繩索轉動主梁和前端手動管獲得不同平面布料（因回轉支撐靈活,必要時可人為制動主梁架轉動以防止主梁架和手動管一起轉動。

9,工作完畢時拆下與混凝土泵連接的輸送管后收回伸縮支腿,拆下前段手動管。

六：使用中的安全與注意事項

1：手動管出口不得被混凝土堆埋。

2：出現傾覆現象時應立即停止布料。

3：在完成作業澆筑后,必須對管道進行清洗,管內應清潔無殘留混凝土。

4：高層施工風力不得大于3級。

5：不得隨意增減配重箱內的配重材料,以防傾覆。

6：經常檢查花籃螺絲是否鉤實,安全銷是否牢固,螺絲是否緊固,嚴防脫鉤傾覆。

七：布料機的潤滑

布料機各部分保持良好潤滑狀態,對減少機件磨損,延長使用壽命,便于操作是十分重要的,故在使用過程中必須按照潤滑點進行每82小時工作間距后注入鈉或鈣質潤滑脂。

八：布料機的維護和故障

1：布料機的維護

1管路清洗后檢查管路內壁是否殘留有混凝土。

2檢查管壁厚度不得小于3.1mm。

3定期檢查支撐,活動支撐各部位連接螺栓是否緊固可靠�；顒�(dòng)支撐處初次工作100小時后應檢查螺栓緊固度,以后每工作200小時檢查一次。

4班次工作前應檢查管卡插銷是否脫出或折斷。

2：布料機的故障與排除

九服務承諾

1我公司產品實行三包服務,保修期一個月。

2：24小時設維修電話,接電話后能及時上門維修。

3對超出保修期的用戶提供長期維修服務。具體情況參閱保修單
