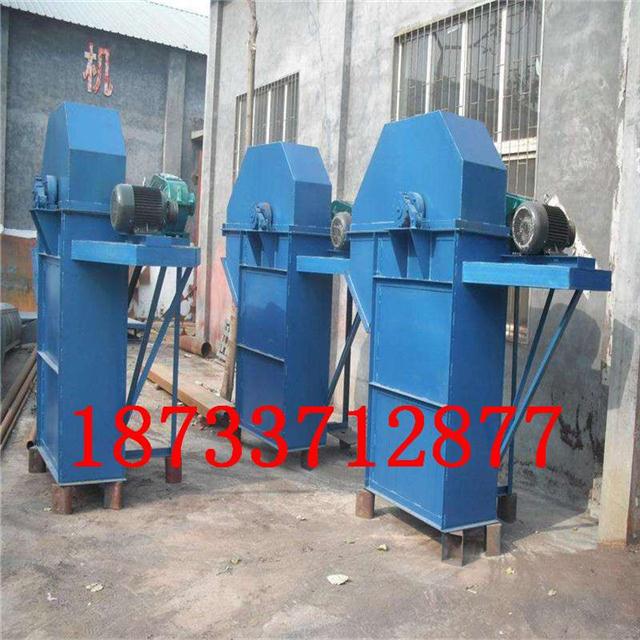

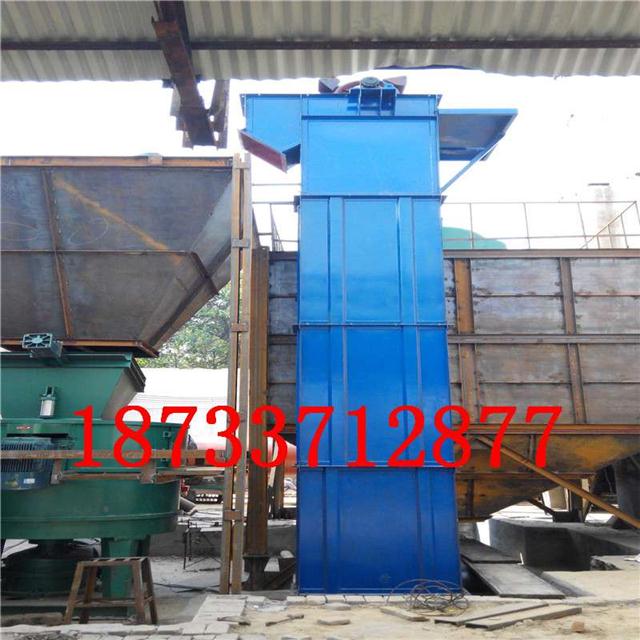

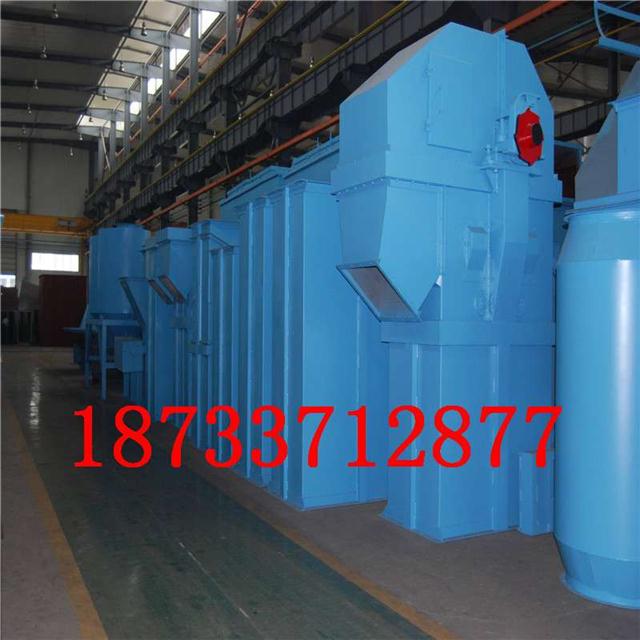

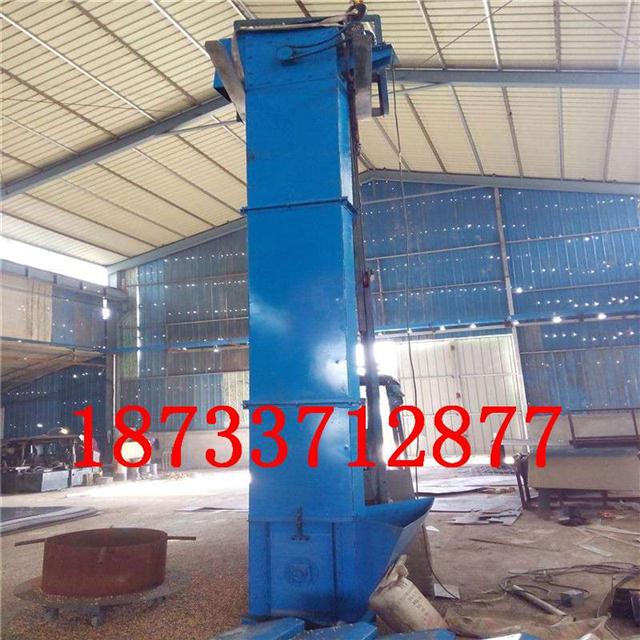

NE系列板鏈斗式提升機產品概述:
NE系列板鏈斗式提升機,適用于粉狀物料到大塊狀等各種物料的垂直提升,它采用流入式喂料替代傳統斗式提升機的掏取式喂料,是傳統斗式提升機的換代產品。
NE型板鏈?zhǔn)蕉肥教嵘龣C(jī)為板鏈?zhǔn)?重力誘導卸料的提升設備。適用于垂直輸送粉狀,顆粒狀,小塊狀磨琢性或無磨琢性物料,如生料,水泥,煤,石灰石,干粘土,熟料等。
NE型板鏈斗式提升機是引進國外 先進技術而研制的新型提升產品；NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)應用于各工業國家,由于節能,NE型板鏈斗式提升機正在逐步替代HL型等環鏈?zhǔn)教嵘龣C(jī)。NE型板鏈斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。主要技術參數符合機械部標準（JB3926-85)。NE型板鏈斗式提升機采用自流式裝料,重力式卸料。鏈條是優質合金鋼高度度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該提升機適用于中,大塊和有磨琢性的物料（如石灰石,水泥熟料,石膏,塊煤）的垂直輸送,物料溫度控制在250℃以下。
NE系列板鏈斗式提升機工作原理:
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)系流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高,能耗較低,該機采用全封式機殼鏈速低,幾乎無回料現象,因此無功功率損耗少,噪聲低,壽命長。
NE系列板鏈斗式提升機產品特點:
1.密封性好,環金污染少。
2.操作,維修方便,易損件少。
3.使用成本低,由于節能和維修少,使用成本較低。
4.運行可靠,先進的設計原理,保證整機運行的可靠性,密封性好。環境污染少。
5.結構港型號,精度高。機殼經折邊和中間壓筋,再經焊接,剛性好,外觀漂亮。
6.機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。
7.輸送能力大,該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
8.操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀,塊狀物粒的垂直提升。
NE系列板鏈斗式提升機主要結構:
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件,驅動裝置,上部裝置,中部機殼,下部裝置組成。
運行部件---由料斗和專項使用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依 用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
上部裝置---安裝有軌道(雙排鏈),逆止器,卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
NE系列板鏈斗式提升機特點及技術要求:

a.采取了流入式喂料,使輸送機各部分以及和物料之間很少發生擠壓和碰撞,運行平穩,維修方便。
b.輸送鏈采用板鏈的面接觸,替代傳統斗提環鏈的點接,從而使使用壽命大提高,輸送鏈壽命可達五年以上。
c.因采取了流入式喂料,重力誘導式卸料,斗低線速高（15-30m/min）,無回料現象功率只相當于普通環鏈斗提機的40%左右。
d.運轉率高,無故障運行可達3萬小時以上。
e.輸送能力大,輸送時范圍15-800m3/h。
f. 密封性好,環境污染少。
g.操作,維修方便,易損件少。
高填充率耐磨料斗：
1,斗子材料:16Mn耐磨板材。
2,斗子填充率:75%-90%（因速度和物料而定）。
3,帶進料耐磨板。
4,側板外伸出兩塊翼板,在進料和出料時起導料槽的作用。
5,統一胎模CO2氣體保護滿焊接,
6,與鏈條連接的四孔一次沖壓成型。

合金鋼耐磨套筒滾子鏈：

一,精選特鋼廠生產的優質材料,先進的熱處理工藝。
1,內外鏈板:40Cr ；
2,銷軸:20CrMnMo ；
3,套筒:20CrMo ；
4,滾子:20CrMo；調質HB293-365 ；
炭氮共滲（0.5mm)淬火HRC55-62；
炭氮共滲（0.5mm)淬火HRC55-60；
炭氮共滲（0.5mm)淬火HRC50-55
二,德國進口的網袋式自動翻轉熱處理設備,均勻透徹滲碳淬火。
三.1,銷軸和外鏈板固定,套筒和內鏈板固定有效的減少承載部件的磨損。
2,銷軸和套筒,滾子和套筒根據物料采取不同的間隙配合,防止物料對鏈條的磨損和節距伸長。
3,外鏈板沖壓成彎板結構既方便固定斗子,又減少運載機構的使用空間。
四,采取普檢和破斷拉伸實驗檢測手段,充分保證技術要求。

頭部鏈輪：

1,結構：由輪轂和分體齒圈組成。
2,材質：輪轂ZG45；齒圈20CrMo鍛鋼；高度度鉸直栓。
3,技術數據：分低速12個齒,高速24個齒兩種。
4,加工方法：線切割同步整體加工；安裝后分割。
5,熱處理方法：輪轂調質HB217-255；齒圈表面淬火硬度HRC55-60

尾部鏈輪：

1,材質：ZG35Mn。
2,技術數據：光輪無齒精車。
3,熱處理：中頻淬火HRC55-60。
4,尾輪光齒能有效的防止頭尾不同步引起的跳齒和磨損現象。
NE系列板鏈斗式提升機主要工作部件特點:

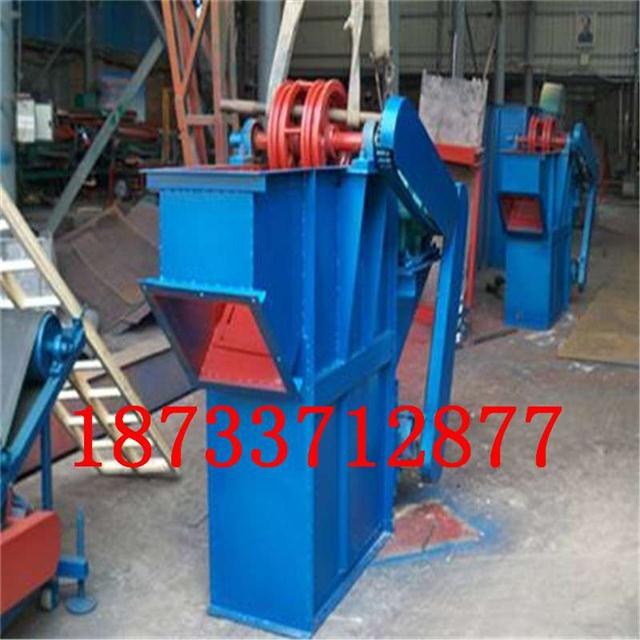

1,上部裝置：安裝有軌道（雙排道）,防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。
2,中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。
3,下部裝置：安裝有張緊裝置, NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。
4,上下鏈輪采用 ZG310-570。整體調質,HB229-269齒面淬火HRC40~48。
5,板鏈：鏈板采用 45 # HRC36~42 。
a,采用的板鏈有較高的剪切強度,疲勞強度及耐磨性能,運轉故障率低,使用壽命長；
b ,采用較低的鏈速度(o．5米/秒)；
c, 采用大容量的料斗和較小的斗距,驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。

提升機的結構說明：
NE系列板鏈?zhǔn)教嵘龣C(jī)由運行部件,驅動裝置,上部裝置,中部機殼,下部裝置組成。
運行部件--有料斗和套筒滾子鏈條組成,NE15,NE30采用單排鏈,NE50-NE800采用雙排鏈。
驅動裝置-采用多種驅動組合驅動,（依用戶實際需要而定）。驅動平臺上裝有檢修架和欄桿。
驅動裝置分左裝和右裝兩種：
左裝：面對喂料口,驅動裝置布置在機殼左側。
右裝：面對喂料口,驅動裝置布置在機殼右側。
上部裝置--安裝有軌道（雙排鏈）,你志氣,卸料口裝有防回料橡膠板。
中間節--部分中間節裝有軌道（雙排鏈）,以防鏈條工作中擺動。
下部裝置--按裝有漲緊裝置,NE15-NE100采取彈簧漲緊,NE150-NE800采取墜重箱漲緊。
提升機的動力配備：
NE15,NE30,NE50,NE150,NE200,NE300,NE400型提升機的提升量,提升高度及動力配備見表1,2,3,4,5,6,7,8。選擇NE500,NE600,NE800型提升機時,請與本公司技術部門聯系。
