斜楔機構是通過斜楔和滑塊的配合使用,變垂直運動為水平運動或傾斜運動的機械機構。將機床垂直方向力變?yōu)閮A斜方向力。

正裝斜楔機構的裝配原則：

綜合考慮斜楔的行程,工作效率。模具的布局及性能,斜楔角θ的選定有如下規律：

當β≤20°時,θ=40° β/2,模具設計可根據具體情況選用普通斜楔機構或吊楔機構。

當β>20°時,應慮使用吊楔機構。

當β>45°,使用吊楔機構,斜楔角θ通常取90°,此時斜楔與滑塊的接觸面為水平而。

普通斜楔機構與吊楔機構的運動分析及受力分析完全一樣,所不同的是普通斜楔機構滑塊附著于下模,而吊楔機構的滑塊附著于上模,摸具工作完后隨上模上行。

正裝斜楔機構按滑塊的附著方式,常用斜楔機構可分為3種類型：

普通斜楔機構,滑塊附著于下模,稱為平楔,如圖1所示；

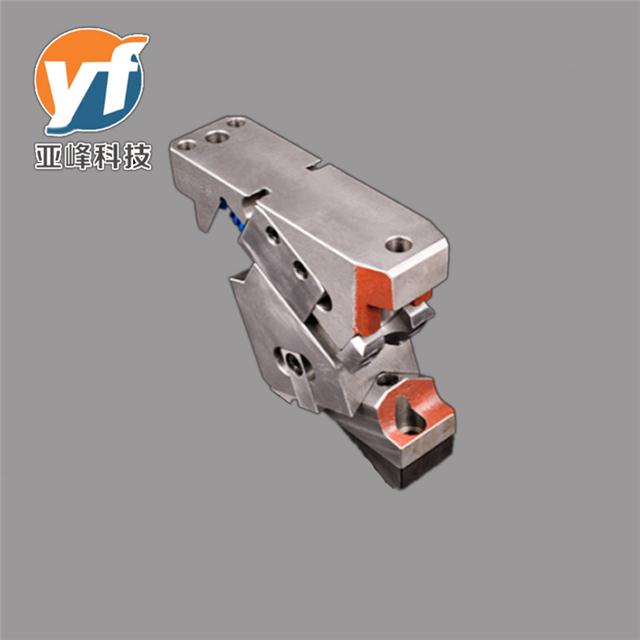

滑塊附著于上模,模具工作完后隨上模上行,稱為吊楔機構,如圖2所示；

雙動斜楔機構,即是圖1中的斜楔(件2)制成以面為斜面,反側塊(件1)也做成滑塊,當斜楔運動時可帶動飄滑塊,能實現一次完成板料負角彎曲。
