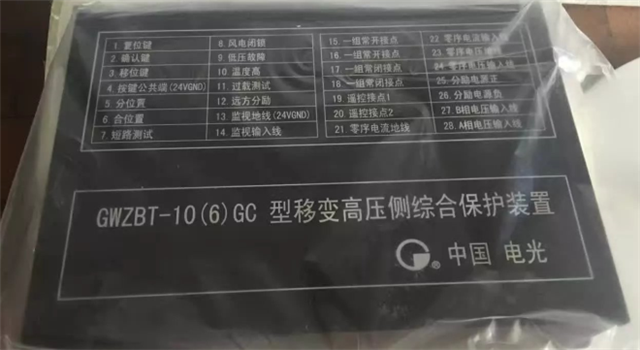

GWZBT-10（6）GC移變高壓側綜合監控裝置

（1）短路保護：對高壓開關負載側出現短路故障時,進行定時限速斷保護。

（2）過載保護：對高壓開關負載側出現的持續過載,實施反時限保護,對負載側出現的斷續過載,進行能量釋放和累積運算,實施反時限保護。

（3）電纜絕緣監視保護：對高壓開關負載側使用雙屏蔽電纜的屏蔽芯線,屏蔽地線實行絕緣監視保護。

（4）電流型漏電保護：對下屬電網中出現的單相接地故障采用零序電流法,檢漏保護。

（5）功率方向型漏電保護：對下屬電網出現的單相接地故障采用功率方向法,選擇性檢漏保護。

（6）低壓保護：當電網進線電壓低于額定值的65%時采取保護。

（7）高壓保護：當電網進線電壓超過額定值的120%時采取保護。

（8）漢字顯示當前電網電壓和負載電流值。

（9）跳閘原因記憶功能：顯示幾次故障原因。

（10）保護器自檢功能：本機具有開機及復位自檢功能,確保自身不帶故障運行。

（11）模擬故障試驗功能：本機具有短路,監視模擬故障試驗功能。

（12）拒分閘功能：當出現故障時,如果機構拒分閘,那么保護器將間斷發出三次分閘信號,如果三次間斷供電仍不分閘,保護器將不再輸出分閘信號,同時顯示拒分閘。如果三次間斷供電已分閘,那么就不再顯示拒分閘,在按復位之前,保護器將輸出分閘信號。

(13) 風電閉鎖功能：配合瓦斯斷電儀使用,瓦斯斷電儀動作后,配電裝置斷電并顯示瓦斯超限。

（14） 本機具有本質安全型遠程合分閘控制功能。

（15）本機型具有RS485通訊功能,能通過我廠生產的監控系統進行實時工作情況檢測,并可進行遠距離參數整定和分合控制。

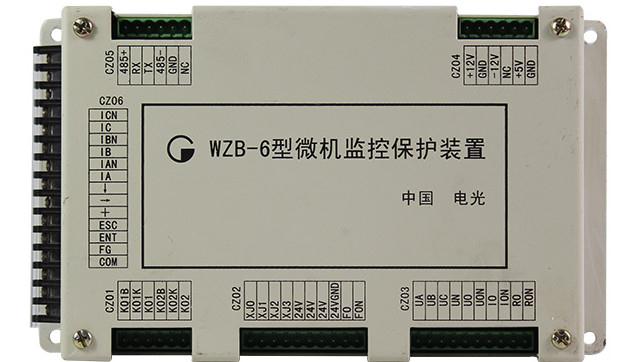

微機綜合監控裝置,全中文背光液晶顯示,實時顯示電壓,三相電流等,具有過載,短路,漏電,絕緣監視,過壓,欠壓,三相不平衡等多種保護功能,具有電度計量功能,配備三相電子式0.2級電能表,配標準RS485通訊接口

裝置能存貯一套定值,并可在線查詢,修改,具備事件順序記錄,及事件,遙測,遙信遠傳等功能。具備完備的自檢功能,故障定位到主要芯片。裝置分別配有帶隔離RS-485/ RS-232標準異步通訊接口,可以方便的接入到我們的電力監控系統中。
