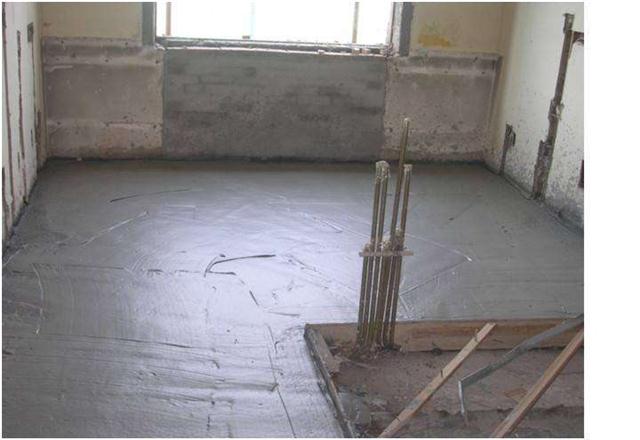

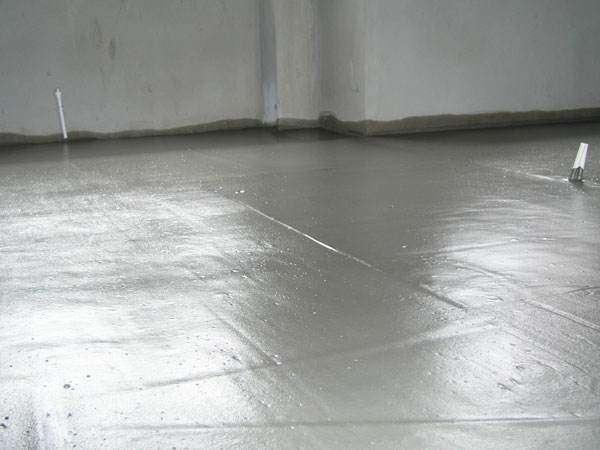

泡沫混凝土施工方案 現(xiàn)澆泡沫混凝土施工方案

根據(jù)本工程的工程量及施工工期我公司將設備機具布置如下：

第三節(jié) 施工工期

根據(jù)總包方整體工期要求,經(jīng)我方分析測定,該墻體工程計劃工期為 ----天（不含雨天）。

第三章 泡沫混凝土產(chǎn)品介紹

泡沫混凝土形成

泡沫混凝土是用物理機械方法將泡沫劑水溶液制備成泡沫,再將泡沫加入由水泥,水等制成的料漿中,經(jīng)均勻混合,澆注成型,養(yǎng)護而成的新型保溫,隔熱材料。由于其含有大量的封閉孔隙,因而表現(xiàn)出良好的物理力學性能,即輕質(zhì),保溫,隔熱,隔音等功能。

第二節(jié) 泡沫混凝土的特點

一, 輕質(zhì)

泡沫混凝土密度一般在250 — 600㎏ / m 3 范圍內(nèi),根據(jù)設計等要求,可在施工現(xiàn)場通過調(diào)整水泥,發(fā)泡劑用量,可調(diào)整其密度,作建筑物的墻體使用,可大大減輕建筑物的自重,從而降低建筑物的結構與基礎費用,經(jīng)濟效益顯著。 二,熱工性能優(yōu)良

泡沫混凝土施工方案 現(xiàn)澆泡沫混凝土施工方案

與傳統(tǒng)的建筑材料相比,泡沫混凝土熱導率較低,密度等級在 250 — 600㎏ /m 3 之間的泡沫混凝土,熱導率常在 0.064-0.13w/m.k 之間。不但具有較好的保溫性能,而且隔熱效果顯著,本工程原設計為80mm厚泡沫玻璃,我們推薦采用250KG/m3的泡沫混凝土,導熱系數(shù)取值0.07 w/m.k,按此計算,120mm厚現(xiàn)澆泡沫混凝土可以達到同等節(jié)能效果,通過節(jié)能計算和節(jié)能驗收。

三 。 隔音效果優(yōu)良

泡沫混凝土是多孔型材料,因此它是一種具有一定吸音能力的材料,吸音性能比磚墻大約高 5-10 倍。

四,具有良好的防火性能

泡沫混凝土是非燃性能的,它的熱傳導性能低,熱遷移慢,從而能保護其他構件不受火災的影響,在高溫下也不產(chǎn)生有害氣體,因而具有良好的防火性能。

五,吸水率低,表面不易開裂,施工工藝簡單,整體現(xiàn)澆無拼縫,具有一定的抗?jié)B防水性能,提高屋面的整體防水等級。

六,安全,環(huán)保,無害,純凈。

第三節(jié) 泡沫的形成

泡沫是由細小空氣泡組成的分散體系,氣泡之間有細微的液體薄膜隔開。 由于液體的表面張力,液體表面有自動縮小的趨勢,因而純靜液體經(jīng)攪動后并不能產(chǎn)生大量泡沫。在純靜液體中,兩個氣泡相碰就會毫無阻礙地結合在一起,氣泡全部破裂。但如果在液體中溶解一種能降低氣 - 液界面張力的物質(zhì),使形成在組成上與其他液體有區(qū)別的,且有一定機械強度的臨界層,那么在兩個氣泡相碰時,這種臨界層便可作為“緩沖層”防止氣泡破裂,泡沫濟液體在強大的高壓空氣的吹動下,形成大量的表面漲力較強一個個的氣泡。
