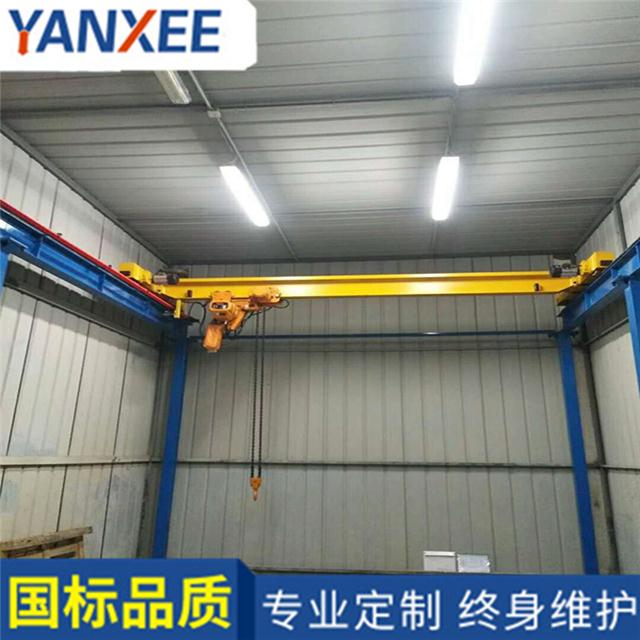

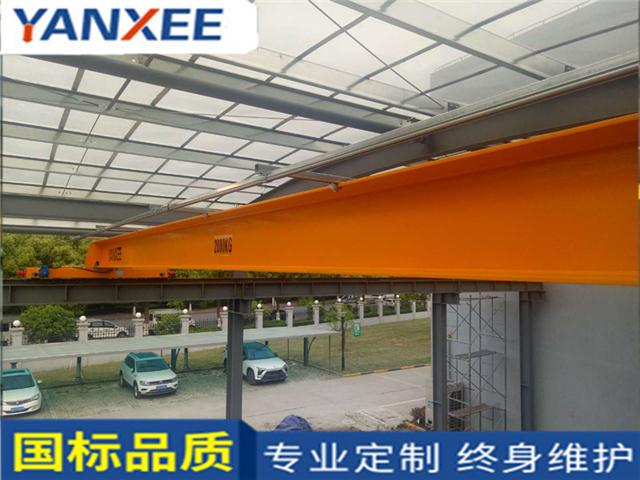

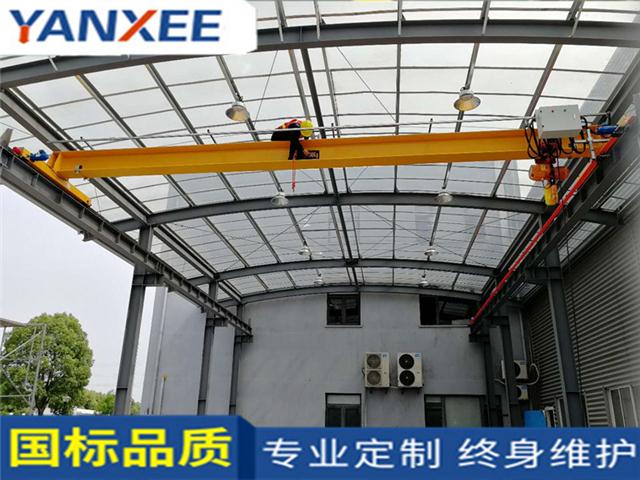

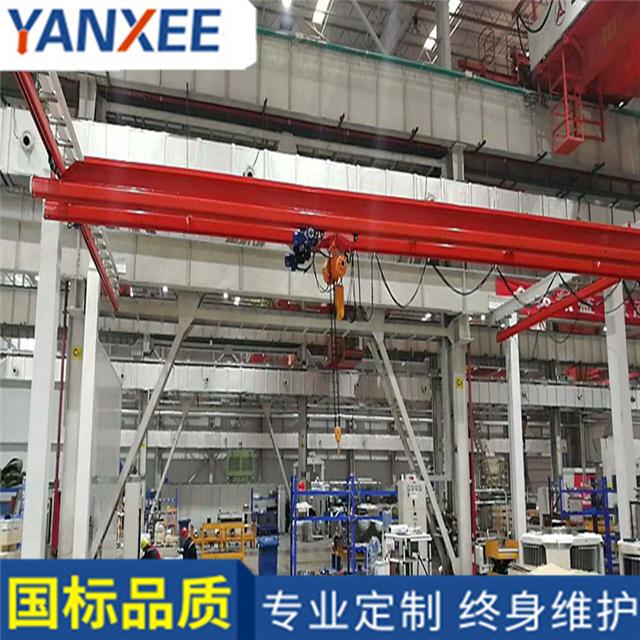

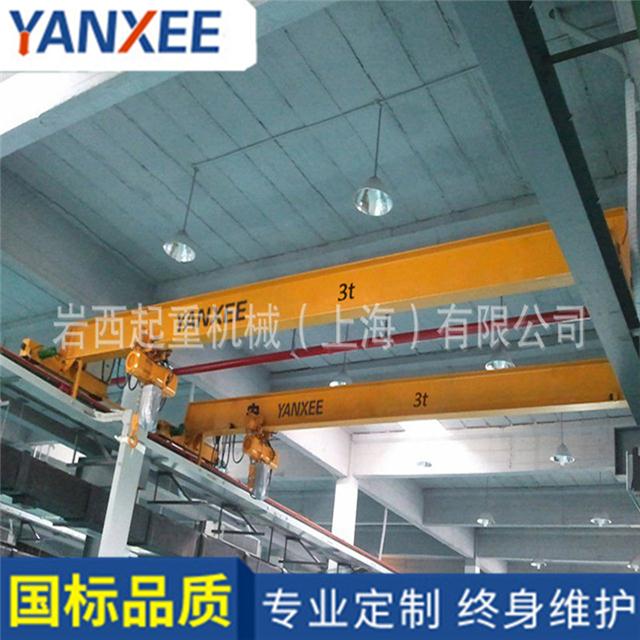

單梁橋式起重機

單梁橋式起重機配合UMH型環鏈電動葫或者UMC型鋼絲繩電動葫蘆使用,利用計算機優化設計主梁使單梁起重機在較輕自重,較低凈空高的基礎上運行平穩,定位,是應用與一般中,短跨度車間和輕載荷的常見方案。

廣泛用于工廠,倉庫,料場等不同場合吊運貨物,禁止在易燃,易爆腐蝕性介質環境中使用。
設有地面和空中兩種操作形式。地面操作有帶線手柄操作和遙控器手柄操作兩種；空中操作指司機室操作。司機室有開式,閉式兩種,可根據實際情況分為左或右面安裝兩種形式,入門方向有側面及端面兩種,以滿足用戶在各種不同需要的情況下進行選擇。

歐式起重機設計描述
● 鋼結構制造
焊件焊縫破口標準：GB985,GB986
起重機設計和結構標準：GB3811-83《起重機設計規范》
● 電器設備：JB4315-86,JB/ZQ2007-90
● 電動機motor
IECRecmmendations34-1,34-5 和72-1
根據FEM標準選擇電機,并完全符合國際ISO相關標準

歐式起重機特性描述
● 起升電機
帶有柱形轉子,內置式制動器電機
● 起升限位開關
兩個上限位開關雙倍可靠地控制吊鉤行程的較高點。
● 吊鉤
吊鉤組有大直徑的球墨鑄鐵制成的 滑輪及吊鉤組成
采用抗磨滾子軸承
吊鉤可以360°旋轉
配置彈簧壓緊的安全扣
吊鉤鍛件為調質鋼 34CrMoV,依據標準DINI7200
大,小車行走機構
● 運行電機
鼠籠式變頻電機
運行平穩,無爬行,軟啟動,
防護等級IP40,F 級絕緣
電機接電持續率40%ED
全密封,風冷式
內置熱敏電阻過熱保護
電機殼由鋁管沖壓成型
● 大車運行電機
1,行走減速箱
三合一結構
齒輪材料為鉻鉬合金,抗磨軸承
CNC 自動齒輪加工中心生產,硬齒面（HRC60）經過研磨處理
半油脂潤滑,免維護
2,減速機：殼體采用高張力有材質鑄鐵（FC25）制造
齒輪采用合金鋼材料,
準確度即高,耐磨,耐撞擊,
3, 軟啟動裝置：
起動及剎車都非常平穩順暢,重物不會晃動。
4, 電機部分：
高性能,高轉矩,馬達本體容易散熱,電流小,體積小,輸出功率強勁,可高頻率使用。
5, 電磁剎車：
采用直流式剎車,制動力強,螺栓直接調整制動力,使用壽命長,安全性高,絕不脫落。
● 車輪
球磨鑄鋼-彈性好 噪音小
車輪表面硬化處理
直徑小,高度降低
材料：42CrMo
表面硬化處理
軸承NSK
限位開關
整機結構
● 極限尺寸小,增加有效工作面積
● 降低廠房高度,節省建筑成本
● 體積小,自重輕

橋架在高架軌道上運行的一種橋架型起重機,又稱天車。橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行,起重小車沿鋪設在橋架上的軌道橫向運行,構成一矩形的工作范圍,就可以充分利用橋架下面的空間吊運物料,不受地面設備的阻礙。橋式起重機是現代工業生產和起重運輸中實現生產過程機械化,自動化的重要工具和設備。 所以橋式起重機在室內外工礦企業,鋼鐵化工,***交通,港口碼頭以及物流周轉等部門和場所均得到廣泛的運用。

組成：起重小車

由起升機構,小車運行機構和小車架組成。起升機構包括電動機,制動器,減速器,卷筒和滑輪組。電動機通過減速器帶動卷筒轉動,使鋼絲繩繞上卷筒或從卷筒放下,以升降重物。小車架是支托和安裝起升機構和小車運行機構等部件的機架,通常為焊接結構。

小車的轉動方式

小車的轉動方式根據減速機的安裝位置不同分為兩種,一種是安裝在小車主動輪中間,讓小車減速機輸出軸及兩側轉動軸所承受的扭矩比較均勻；另一種是減速機安裝在小車主動輪的一側,該種轉動方式安裝,維修,保養等較為方便,但是會出現小車車體扭擺不平穩的情況。[1]

橋架運行機構

橋架的金屬結構

由主梁和端梁組成,分為單主梁橋架和雙梁橋架兩類。單主梁橋架由單根主梁和位于跨度兩邊的端梁組成,雙梁橋架由兩根主梁和端梁組成。主梁與端梁剛性連接,端梁兩端裝有車輪,用以支承橋架在高架上運行。主梁上焊有軌道,供起重小車運行。橋架主梁的結構類型較多,比較典型的有：

1.箱形結構

（1）正軌箱形雙梁是廣泛采用的一種基本形式,主梁由上,下翼緣板和兩側的垂直腹板組成,小車鋼軌布置在上翼緣板的中心線上,它的結構簡單,制造方便,適于成批生產,但自重較大。

（2）偏軌箱形雙梁和偏軌箱形單主梁的截面都是由上,下翼緣板和不等厚的主,副腹板組成,小車鋼軌布置在主腹板上方,箱體內的短加勁板可以省去,其中偏軌箱形單主梁是由一根寬翼緣箱形主梁代替兩根主梁,自重較小,但制造較復雜。

2.四桁架式結構

由 4片平面桁架組合成封閉型空間結構,在上水平桁架表面一般鋪有走臺板,自重輕,剛度大,但與其他結構相比,外形尺寸大,制造較復雜,疲勞強度較低,已較少生產。

3.空腹桁架結構

類似偏軌箱形主梁,由4片鋼板組成一封閉結構,除主腹板為實腹工字形梁外,其余 3片鋼板上按照設計要求切割成許多窗口,形成一個無斜桿的空腹桁架,在上,下水平桁架表面鋪有走臺板,起重機運行機構及電氣設備裝在橋架內部,自重較輕,整體剛度大,這在中國是較為廣泛采用的一種型式。

驅動方式:

1.集中驅動,即用一臺電動機帶動長傳動軸驅動兩邊的主動車輪；

2.分別驅動,即兩邊的主動車輪各用一臺電動機驅動；

3. "三合一"驅動方式,即制動器,減速器和電動機組合成一體的驅動方式。

運作方式：

普通橋式起重機主要采用電力驅動,一般是在司機室內操縱,也有遠距離控制的。起重量可達500噸,跨度可達60米。大起重量的普通橋式起重機為便于安裝和調整,驅動裝置常采用萬向聯軸器。起重機運行機構一般只用 4個主動和從動車輪,如果起重量很大,常用增加車輪的辦法來降低輪壓。當車輪超過 4個時,必須采用鉸接均衡車架裝置,使起重機的載荷均勻地分布在各車輪上。
