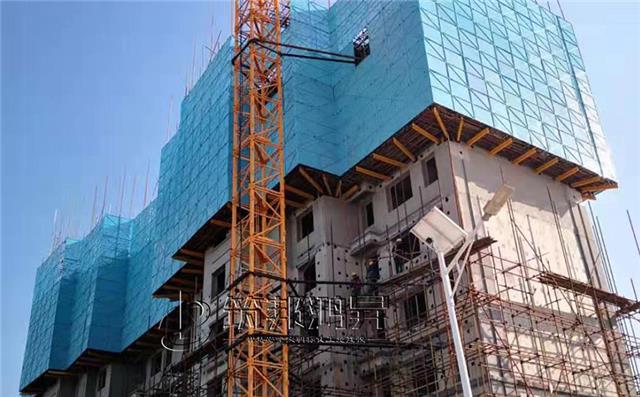

新型懸挑腳手架工字鋼 新型懸挑 18工字鋼 質量安全,新型拉桿式工字鋼懸挑架,通過高度螺栓與結構框架梁錨固,并在前端設置可調拉桿與上一層建筑結構連結,形成可承擔荷載的一次超靜定結構體系。

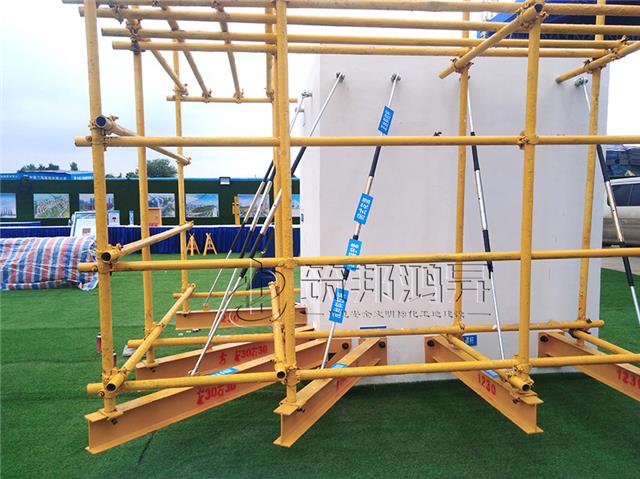

1,懸挑腳手架鋼挑梁采用18#工字鋼,拉桿為Ø 18圓鋼車絲,中間采用鍍鋅鋼管焊接直螺紋套筒,按圖示,組成底部支撐。
2,工字鋼挑梁按挑梁平面布置圖沿建筑物外墻四周架設,每隔1.5m架設一根,鋼梁懸挑長度小于2600mm時,設置1根拉桿；懸挑長度大于等于2600mm且小于等于3000mm時,設置內外2根拉桿,拉桿的水平夾角應不小于45°。
3,鋼挑梁由M18可調節拉桿如圖示加固拉緊,上拉桿與結構采用1個M22×220穿墻螺栓聯接,下拉桿與距離工字鋼端頭250mm處,焊接80（上寬）/100（下寬）×100（高）×8mm（厚度）鋼耳板,耳板與上拉桿采用M22×50螺栓聯接。
4,鋼挑梁設置由18#工字鋼與10mm厚連接鋼板滿焊,采用2根M22×220穿墻螺栓與結構固定聯接。
5,在支撐架上搭設雙排鋼管腳手架。
6,每一挑挑架底部,即工字鋼挑梁標高位置,腳手架與外墻面之間的空隙用木板密封,做成硬隔離,防止高空掉落和落物傷人。
7,腳手架防雷接地的制作,在架體四角用10m㎡的接地線接在樓層接地栓上。
