活性炭吸附脫附催化燃燒廢氣處理系統

一, 工藝流程：

農業生產體系廢氣→干式過濾器→活性炭吸附→引風機→煙筒→達標排放

↓ ↑

脫附氣體 → 催化燃燒器

二, 廢氣處理工作原理：

本裝置工作過程可分為兩個階段,活性碳吸附階段和活性碳脫附階段,二個階段的工作原理如下：

1,活性碳吸附過程：

VOC農業生產體系氣體被收集后經過輸送管道進入進入專項使用濾芯過濾及漆水分離箱進入活性碳吸附裝置,農業生產體系廢氣通過活性碳層時,廢氣中的農業生產體系組分被吸引到活性碳的微孔中并濃集保持其中,農業生產體系物分從而與其它組分分開,其它組分氣體（潔凈氣體）經風機排空。

2,活性碳更新過程：

活性碳使用一段時間,吸附了一定量的溶劑后,會降低或失去吸附能力,此時活性碳需脫附更新,更新后活性碳重新恢復吸附功能,活性碳可繼續使用。

更新時,啟動催化燃燒裝置預熱室電源,將空氣預熱,預熱后的氣體進入吸附箱,箱中活性碳受熱后,活性碳吸附的溶劑揮發出來,溶劑經風機送入催化燃燒室燃燒,分解成CO²和H₂O蒸汽等熱空氣,熱空氣一部分回到活性碳吸附箱繼續給活性碳加熱,另一部分排空,熱空氣內部循環多次活性炭即可得到更新。

三,廢氣處理系統配置說明及部件介紹

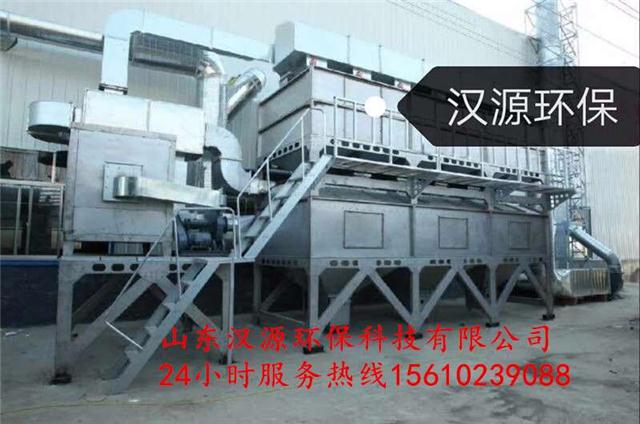

廢氣處理系統由干式過濾系統,活性碳吸附系統,催化燃燒更新系統,電氣控制系統及通風管道系統等五大子系統組成。

干式過濾系統包括過濾箱,抽屜,過濾材料等。

ü 漆霧過濾器采用不銹鋼鋼材料制作,選用抽拉式結構,這種方式使過濾材料更容易清理和更換。

ü 過濾材料選用目前凈化效率高的玻璃纖維阻漆網,這種干式過濾材料是根據漆霧凈化的特點專業開發出來的,它由玻璃纖維多層復合而成,密度隨著厚度逐漸加大,后面用一層不同材質起支撐作用,具有,容量大,運行費用低,阻燃等特點。

ü 保證漆霧凈化的率,保證排放氣體符合國家排放標準,漆霧過程器采用二級過濾的方法,在一級過濾的基礎上再進行二級過濾,而且二級過濾材料更均勻,密度更高�？讖礁�細,二級過濾后漆霧的凈化率可達到95%以上。

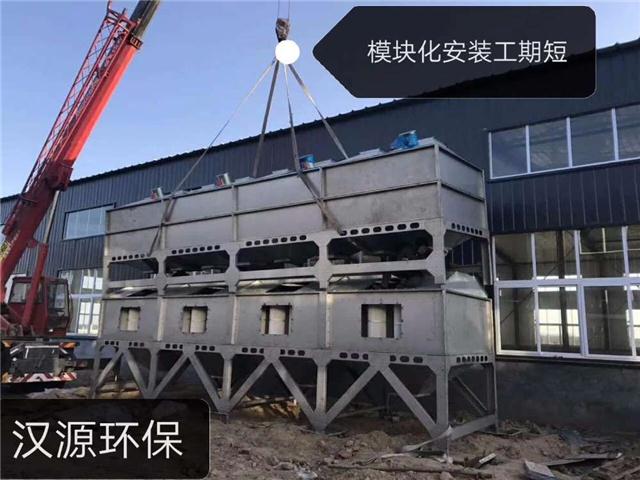

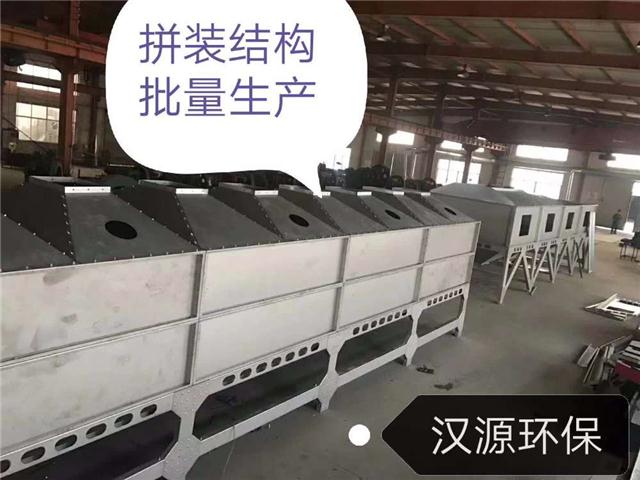

活性碳吸附系統包括吸附箱本體,活性碳,泄壓裝置,溫度傳感器,消防噴淋裝置,儀表閥門等。

ü 由于風量較大和有利于脫附更新等因素,活性碳吸附系統采用2個單元并聯而成,

ü 由于脫附更新時活性碳床內有高溫氣體,所以吸附床采用雙層隔熱措施,吸附床內膽2mm不銹鋼鋼材料制作,錐斗及上蓋由1.5mm工業鍍鋅板材料制作。

ü 由于吸附炭和吸附的溶劑都是易燃物品,所以在活性碳吸附器上設置泄壓裝置�；钚蕴嘉�附器內的壓力正常狀況下小于0.01MPa,為了保護設備,我們?cè)O(shè)置的泄壓裝置的泄壓壓力為0.01MPa。

ü 為了保護設備,吸附箱上設置水噴淋裝置,當溫度超過較限設定值時,電柜就會聲光啟動緊急信號,同事噴淋裝置就會立即啟動,進行噴淋滅火。

ü 吸附床的吸附（出）風閥和更新進（出）閥門均采用電動閥門,此閥門密閉性好,開啟靈活,維修方便,堅固耐用。

ü 吸附箱上設置溫度傳感器,傳感器監測吸附箱內溫度,輸出信號。

ü 活性炭參數及性能特點：吸附活性炭選用蜂窩狀活性炭,活性炭的規格：100*100*100,蜂窩狀活性碳比面積大,吸附能力強。蜂窩狀活性炭流體阻力小,運行耗電省。

ü 活性炭填充量：活性炭的質量和數量決定廢氣處理設備凈化效率高低,所以要在保證活性碳質量的基礎上,合理配置活性炭的填量。

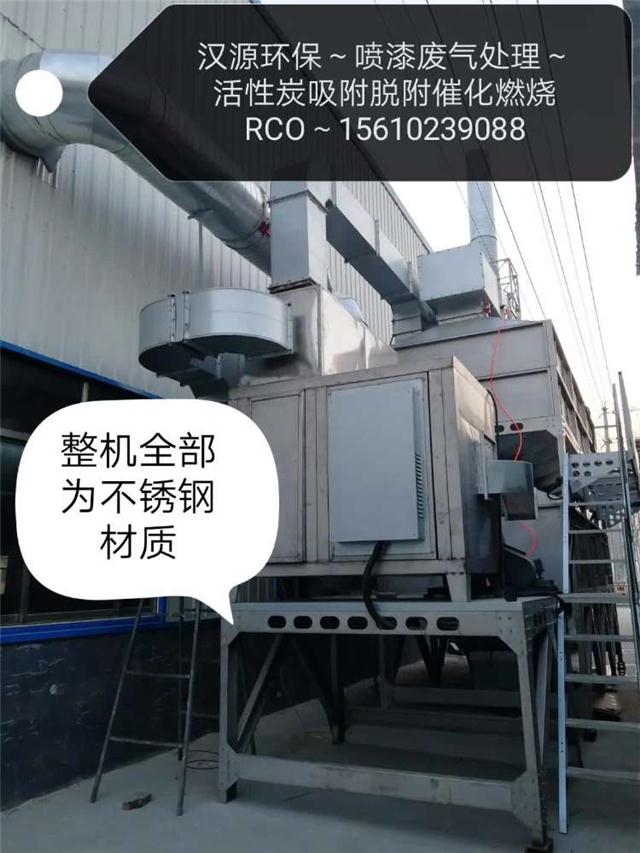

催化燃燒更新裝置包括裝置本體,防火閥,電加熱預熱室,催化燃燒室,泄壓裝置,溫度傳感器,連接管道閥門,儀表,催化劑等。

ü 為了節約投入資金,2個活性碳吸附單元裝置一套催化燃燒更新裝置,每個單元交替,輪流進行脫附更新。

ü 廢氣加熱采用純凈,運行穩定的電加熱方式,電加熱室內的電熱管分成三組,由電控箱自動控制,當廢氣溫度低于一定溫度時（可設定）電熱管會自動接通電源給廢氣加熱,當溫度高于一定溫度（可設定）電熱管會自動斷開一組或者多組。以節約電能和安全運行主。電熱管選用耐熱耐用的不銹鋼電熱管。

ü 催化燃燒裝置由內膽和外殼組成,內外殼間填滿隔熱材料保證爐體外壁溫度在60℃以下,以防燙傷操作人員和節約能源。內膽由δ=8鍋爐鋼制作,外殼由δ=1.2不銹鋼材料制作。保溫材料選用巖棉,巖棉厚度為100mm。

ü 催化燃燒電加熱室和催化室內分別設置溫度傳感器,傳感器由電柜控制,監測電加熱室和催化室內溫度,輸出信號,當電加熱室和催化室內溫度高于設定值時,會自動關閉部分或者全部電加熱。當電加熱室和催化室內溫度該與較限設定值時,會聲光啟動緊急信號并自動關閉所有電加熱。

ü 催化燃燒裝置設置稀釋閥,當廢氣濃度超過設定值時,稀釋閥會自動打開閥門,補充自然空氣降低廢氣濃度,保證安全運行。

ü 催化室內的催化劑選用蜂窩狀貨品催化劑。

ü 催化燃燒裝置設置防火閥,如果出現火焰氣體時,防火閥中保險片會融化,隨即防火閥會自動關閉,不讓火焰氣體流到車間和其他設備內,確保安全運行。

ü 催化燃燒裝置上設置泄壓裝置,催化燃燒裝置內的壓力正常狀況下小于0.01MPa,為了保護設備,我們?cè)O(shè)置的泄壓裝置的泄壓壓力為0.01MPa。

4,電氣控制系統：包括電柜,PLC,觸摸屏,現場儀表及線管等。

ü 根據公職對象的區域和控制量等情況,考慮在現場設一套PLC控制站,控制站由觸摸屏,PLC,現場儀表及線管等組成。電控系統具有手動和自動控制功能：手動控制時各項設備可單獨啟動,自動控制時各項設備自動按程序啟動。

ü 本控制系統通過PLC采集現場各類數據和信號,實現數據檢測,數據存儲,動態畫面顯示等功能,對于運行事故能預先自動判斷,,準確地反映出故障狀態,故障時間,及線管信息并及時啟動緊急信號,故障代碼以文本形式顯示。整個系統能夠正常,穩定,安全,,低耗運行。

ü 可根據客戶需求提供DCS,485或以太網接口。

ü 主要電器選型：PLC和觸摸屏作為本系統的核心,被系統選擇西門子產品,其它元器件選用國產名品。

ü MCC柜選用仿威圖柜體,美觀實用,顏色標號RAL7032。

管道及風機設計：

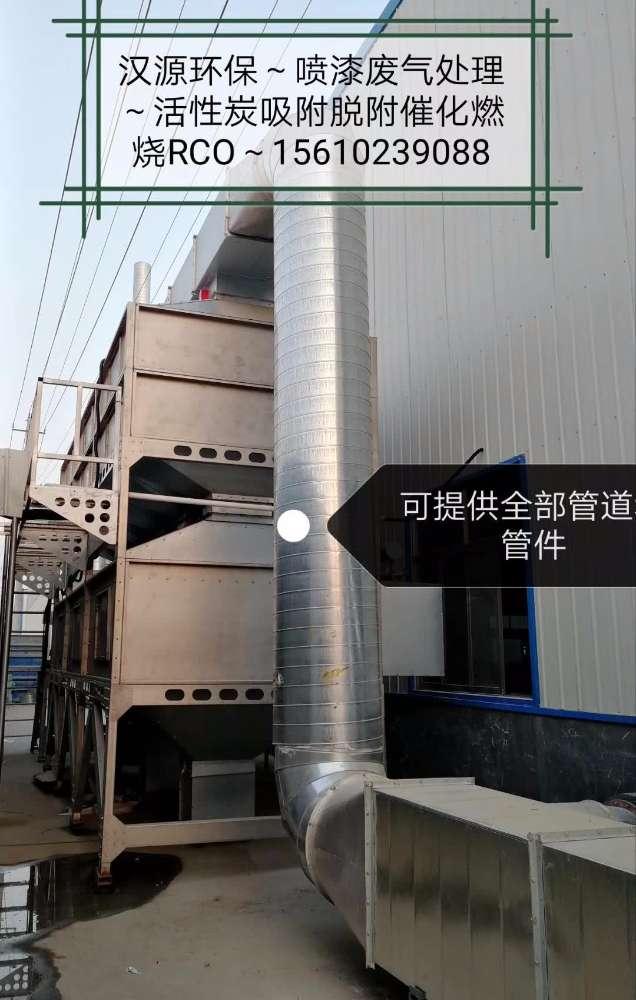

ü 全部連接管道均選用鍍鋅碳鋼板制作。

ü 管道的管內流速控制在10-15米/秒。

ü 更新風機采用防爆型。

說明：根據農業生產體系廢氣組成含量等情況增添或變動設備配置,具體請聯系技術王工***
