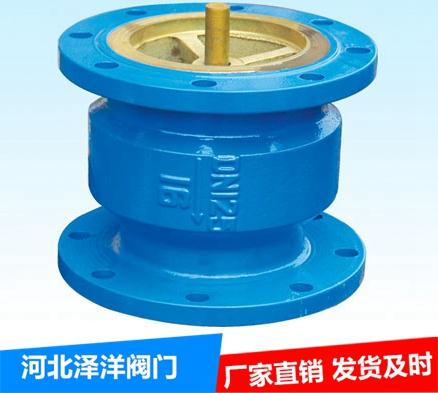

H41X節能消聲止回閥產品概述：

H41X節能消聲止回閥適用于給排水管道,閥瓣采用進出口兩端中心軸導向,啟閉靈活,可水平安裝或垂直安裝。閥瓣采用彈簧加載。其快速關閉能有效地消除水錘,密封性能好,關閉無噪聲。它具有體積小,重量輕,流體阻力小,耐疲勞,壽命長等優點。

H41X節能消聲止回閥主要技術參數

公稱壓力：1.0-1.6NPa

公稱通徑：40-600mm

適合介質：水及弱腐蝕性流體

適合溫度：0-80℃

法蘭標準：GB/T17241.6GB/T9113

試驗標準：GB/T13927API598

H41X節能消聲止回閥主要零部件材料

H41X節能消聲止回閥主要外形聯接尺寸

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	110	125	135	155	165	190	210	260	310	320	380	405	430	450	510

DRVZ靜音式止回閥特點與用途：

DRVZ靜音式止回閥主要由閥體,閥座,導流體,閥瓣,軸承及彈簧等主要零件組成,內部流道采用流線型設計,壓力損失較小。閥瓣啟閉行程很短,停泵時可快速關閉,防止巨大的水錘聲。具有靜音關閉的特點。

DRVZ靜音式止回閥是指依靠介質本身流動而自動開,閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥(AetvCheckValve),單向閥(AetvOne-wayvalve),逆流閥,和背壓閥(AetvRefluxvalve)。止回閥屬于一種自動閥門,其主要作用是防止介質倒流,防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥(AetvCheck)還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。

DRVZ靜音式止回閥作用原理和結構說明：

本閥門在使用過程中,介質按圖示箭頭方向流動。

1,當介質按規定方向流動時,閥瓣受介質力的作用,被開啟；介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。

2,閥體及閥瓣的密封面采用橡膠密封。

3,本閥門的結構長度按GB12221-1989的規定,法蘭連接尺寸按JB/T79-1994的規定。
