吉林省擎軒科技有限公司

1；氣浮平臺規格型號

QXFQF-15-10-08

2；外形尺寸

1500x1000x800

3；應用范圍

氣浮隔振光學平臺廣泛應用于光學,電子,準確機械制造,冶金,航天,航空,航海,準確化工和無損檢測等領域,以及其他機械行業的準確試驗儀器,設備振動隔離的關鍵裝置中。

4；特點

采用半膜片式空氣彈簧,隔振性能好,固有頻率通常小于1.5Hz~3Hz,性價比非常高的科研級氣浮隔振光學平臺

5；自動平衡

自動充氣,自動平衡,響應時間短,平衡速度快

6；固有頻率

<1.5Hz~3Hz,同負載和實際使用情況相關

7；振幅

<1.2um

8；重復定位精度

±0.05mm

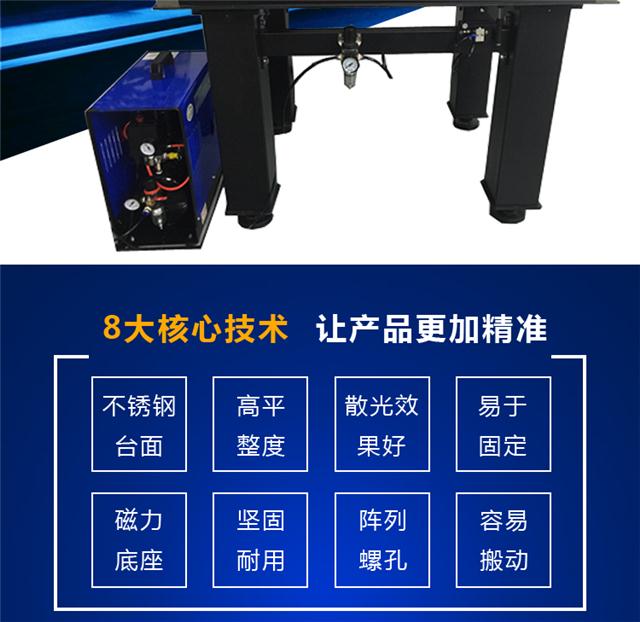

9；靜音氣泵

排氣量；20L/min 排氣壓力；0.7Mpa 電壓頻率；220v 50Hz 運行噪聲；40db

10;表面粗糙度

表面粗糙度為1.6μm

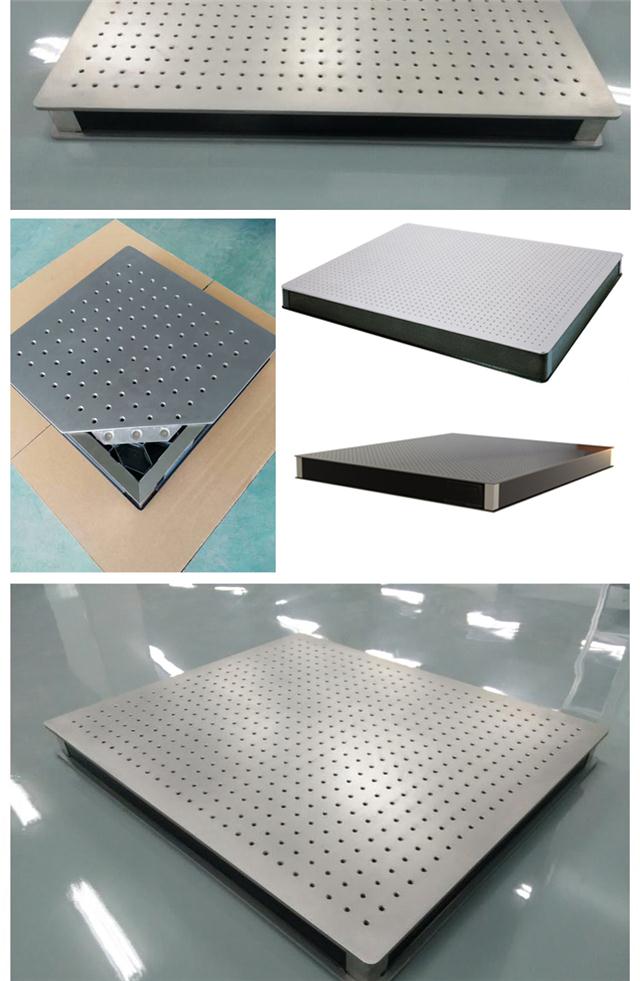

11；臺面結構

臺面結構為上下面板,隔離杯和蜂窩狀芯板

12；上面板

面板：采用5~6mm厚的430高導磁不銹鋼,采用準確磨削工藝,經密迪紋亞光處理

13；下面板

4~6mm厚碳鋼,內部做防銹漆,表面噴黑塑處理

14；隔離杯

每個孔下面都有一個隔離杯。作用：防止細小零部件掉到蜂窩芯里面,同時也保證臺面干凈,防粉塵,防水,防油。

15；蜂窩狀芯板

內部蜂窩狀芯板采用的是不銹鋼,鋁板,鍍鋅板等防腐材料,內芯密度為250kg/m3；采用國內新的粘接工藝,顛覆了傳統的焊接工藝,無焊接應力；質量輕,強度高,穩定性好。

16；側板

內層碳鋼板,外層為黑色皮革,美觀實用,四角用不銹鋼板包角

17；平面度

0.05mm\600mmX600,

18；臺面孔距/孔徑

孔距；25mmX25mm 孔徑；M6國標公制螺紋

19；臺面厚度/重量

200mm厚度臺面 臺面重量225公斤

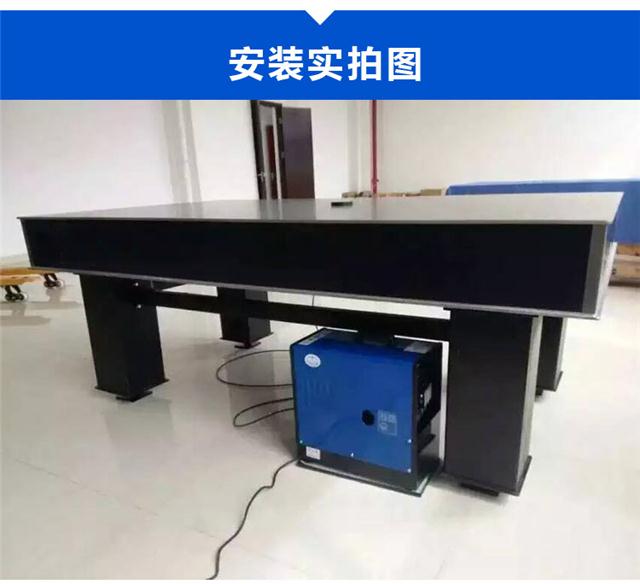

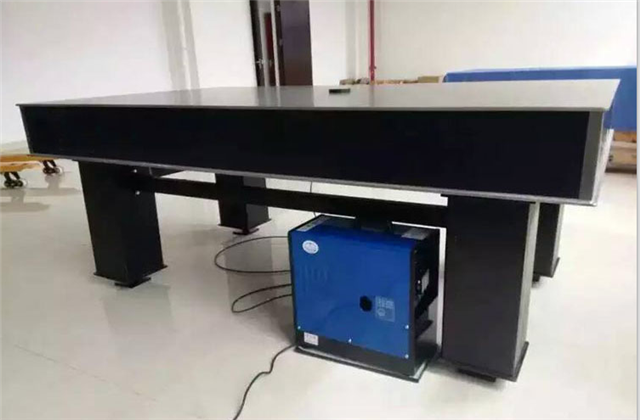

20；氣浮支撐

半膜片式空氣彈簧,支撐腿內部還有二級氣室,進一步提升隔振性能,整體焊接式四或六支撐結構（3米為六支撐）,具有更好的剛性和穩定性,支架帶上下兩套高度（水平）調整機構,臺面加支架總高度800mm,上下可調25mm。

21；平臺負載

450KG
