專業匹配各品牌斷路器。德力西改型,DZ47S

一,適用范圍

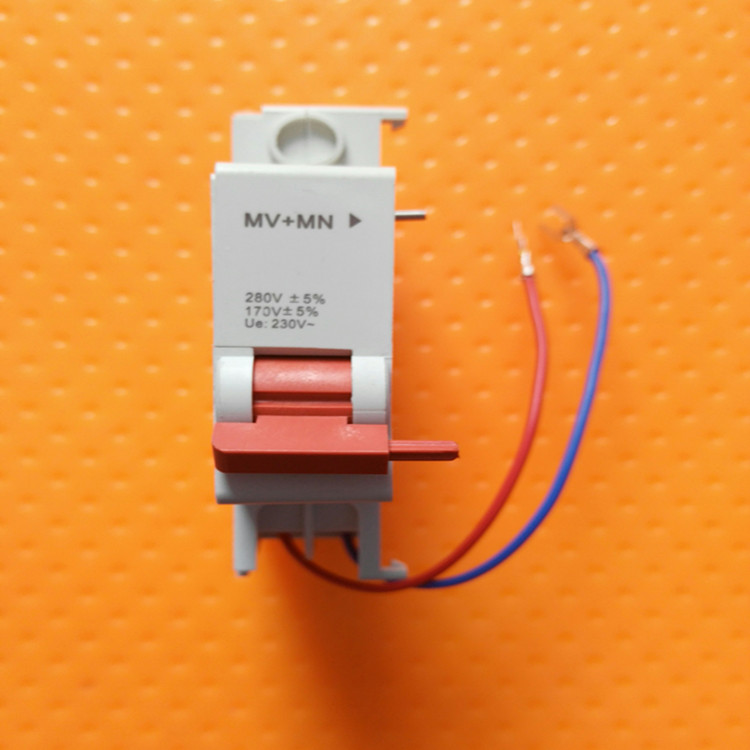

斷路器附件（MX分勵脫扣器,MX OF分勵脫扣器 輔助觸頭,SD啟動緊急信號觸頭,OF輔助觸頭）是智森電氣專為DZ47S小型斷路器系列產品配套設計的輔助功能元件,在電氣等線路或家居,建筑中,可以根據需要選擇不同的電氣附件與DZ47S小型斷路器系列產品配合,以實現斷路器線路的欠壓,過壓,過欠壓,失壓,缺相輔助控制,啟動緊急信號等保護功能。

二,型號含義及主要技術參數

三,脫扣器定義

定義：與斷路器機械上相連的（或組成整體的）,用以釋放保持機構并使斷路器自動斷開的裝置。（GB 10963.1-2005/IEC60898-1:2002）
一般說來,傳統的雙金屬片機械式或電子電磁式脫扣器與脫扣機械部分組成整體,目前智能脫扣器則不包含機械脫扣部分,僅指控制板（即可理解為斷路器的內置“控制器”）。
分勵脫扣器是配漏電保護器的,作用是當線路有漏電或人身觸電時通過零序電流互感。
分勵脫扣器的電流的矢量和不等于零,互感器二次線圈的二側產生電壓,并經集成電路放大,當達到整定值時,通過漏電脫扣器在0.1秒內切斷電源,從而起到觸電和漏電保護作用。
分勵脫扣器具有過載,斷路,漏電,欠壓,過壓,不平衡,欠頻,過頻,逆功率,相序等保護功能；還具有負載監控,實時值測量,需量測量,諧波測量,測量表設置,維護,通信,DI/DO,區域選擇性聯鎖,試驗聯鎖,LCD界面顯示等等功能。

四,脫扣器的分類

①,電磁脫扣器只提供磁保護,也就是短路保護,其實際上是一個磁回力,當電電磁脫扣器流足夠大時產生的磁場力克服反力彈簧吸合銜鐵打擊牽引桿從而帶動機構動作切斷電路。
②,熱磁脫扣器提供磁保護和熱保護,熱保護也就是過載保護。熱保護：電流經過脫扣器時熱元件發熱（直熱式電流直接過雙金屬片）,雙金屬片受熱變形,當變形至一定程度時,打擊牽引桿從而帶動機構動作切斷電路。一般來說,電路中都用熱磁脫扣器來提供短路和過載保護,只有一些特殊場合用電磁脫扣器提供短路保護,而由其它元件（如熱繼電器）來提供過載保護。
③,電子脫扣器可以有以上所有功能,并可以方便地進行整定。電子脫扣器就是用電子元件構成的電路,檢測主電路電流,放大,推動脫扣機構。

五,三種脫扣器各自的優缺點

①,電磁脫扣器的缺點是只能提供短路保護,其優點就是成本低,壽命長,受環境影響小。
②,熱磁脫扣器的缺點是只能提供二段保護；動作值誤差比較大,不可以調節（現在所謂的新一代斷路器可以機械調節,但調節幅度很小,且誤差相當大）；受環境影響較大。其優點就是成本低,性能穩定,可靠性相對較高,不受電壓波動影響,壽命長,有些型號可以倒進線。
③,電子脫扣器的優點是其可以提供三段甚至四段保護；靈敏度高,動作值比較準確,而且可以調節；加裝通訊模塊后還可以與上位機連接,進行遠程控制；基本不受環境溫度影響。其它缺點就是成本過高,而且國貨可靠性不高,還有一般不可以倒進線。

六,什么是失壓脫扣器

失壓脫扣器并聯在斷路器的電源測,可起到欠壓及零壓保護的作用。電源電壓正常時扳動操作手柄,斷路器的常開輔助觸頭閉合,電磁鐵得電,銜鐵被電磁鐵吸住,自由脫扣機構才能將主觸頭鎖定在合閘位置,斷路器投入運行。當電源側停電或電源電壓過低時,電磁鐵所產生的電磁力不足以克服反作用力彈簧的拉力,銜鐵被向上拉,通過傳動機構推動自由脫扣機構使斷路器掉閘,起到欠壓及零壓保護作用。當電源電壓為額定電壓的75%～105%時,失壓脫扣器保證吸合,使斷路器順利合閘；當電源電壓低于額定電壓的40%時,失壓脫扣器保證脫開使斷路器掉閘分?jǐn)唷?/span>
一般還可用串聯在失壓脫扣器電磁線圈回路中的常閉按鈕做分閘操作。
