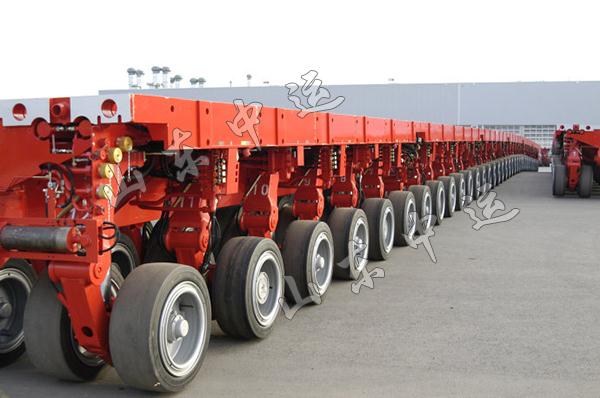

軸線車概述

軸線車常用的是液份量大線車,也叫做液壓模塊車,該車具有結構緊湊,承載能力大,轉彎半徑小等特點,主梁強度經過特別加強可承載較集中載荷,轉向油缸內置,轉向力大且方便實用。
單元車與單元車連接采用現國外通用多組連接片連接,連接強度高,不易斷裂,拼接方便,可大大提高拼接速度。
懸掛架及平衡臂為焊接結構采用Goldhofer,Scheuerle設計原理, 強度高,外形美觀。

軸線車的主要組成

1）主梁：用高度度鋼焊接成工字形,模塊兩端主梁下部設有連接耳板。
2）副梁：用高度度鋼焊接,與主梁形成軸線車的承載結構架。
3）橫梁：連接主梁與副梁。
4）斜支撐：支撐主梁與副梁。
5）端梁：轉向端梁,連接端梁和保持梁。
6）懸掛系統：支撐在副梁上,起支撐和連接輪軸的作用。懸掛系統包括行走機構。
7）轉向系統：傳遞轉向。
8）液壓系統：為懸掛和轉向提供和傳遞液壓動力。
9）制動系統：包括行車制動和駐車制動,由氣路,控制系統,執行機構組成。
10）,連接裝置：連接銷,連接螺栓,連接塊等。

11）,附屬設備：動力機組,鵝頸,牽引桿,控制箱等。
